Ruostumattomasta teräksestä valmistettu nostosilmukan. Soveltuu nostoon kaikissa asennoissa. Silmukka kääntyy myös kuormitettuna kuormituksen suuntaan. Voidaan kiristää sekä kiintoavaimella että kuusiokoloavaimella.



Ruostumattoman nostosilmukan tekniset tiedot:

  • Materiaali: AISI 316 L
  • Merkintä: Standardin mukaan, CE-merkintä
  • Standardi: EN 1677-1
  • Huomautus: Toimitusaika 1-2 viikkoa
  • Varmuuskerroin: 5:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

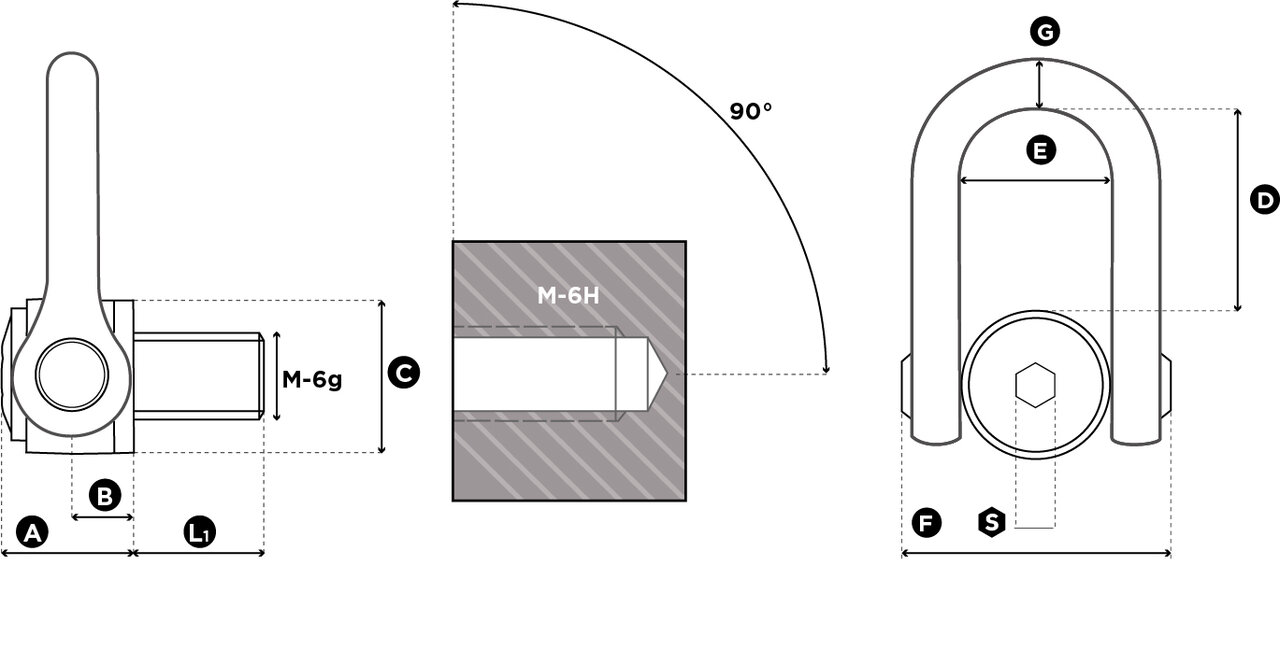

Tuotekoodi Kierre WLL
t
Kiristysvoima
Nm
Standard
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Paino
kg
CAD
11.49SS.DSS M 24 M 24 (x3) 2,70 160 36 19 61 31 70 104 73 149 30 5,2 -
11.49SS.DSS M 30 M 30 (x3.5) 3,50 250 45 19 61 31 70 104 73 149 30 5,2 -
11.49SS.DSS M 33 M 33 (x3.5) 3,50 250 50 19 61 31 70 104 73 149 30 5,2 -
11.49SS.DSS M 36 M 36 (x4) 5,00 320 54 19 61 31 70 104 73 149 30 5,2 -
11.49SS.DSS M 36x3 M 36 (x3) 5,00 320 54 19 61 31 70 104 73 149 30 5,2 -
11.49SS.DSS M 39 M 39 (x4) 5,00 320 54 19 61 31 70 104 73 149 30 5,4 -
11.49SS.DSS M 42 M 42 (x4,5) 6,00 400 63 19 61 31 70 104 73 149 30 5,4 -
11.49SS.DSS M 42x3 M 42 (x3) 6,00 400 63 19 61 31 70 104 73 149 30 5,4 -

Saatavana myös tuumakierteisinä.
