Ruostumattomasta teräksestä valmistettu nostosanka. Soveltuu nostoon kaikissa asennoissa. Silmukka kääntyy myös kuormitettuna kuormituksen suuntaan. Voidaan kiristää sekä kiintoavaimella että kuusiokoloavaimella.

Ruostumattoman nostosanka tekniset tiedot:

  • Pyörivä kuormitettuna.
  • Kaksi kiristystapaa: - Kuusiokoloavain tai momenttiavain (myös ulkoiselle kuusiokoloavaimelle)
  • Materiaali: AISI 316 L
  • Merkintä: Standardin mukaan, CE-merkintä
  • Standardi: EN 1677-1
  • Huomautus: Toimitusaika 1-2 viikkoa
  • Varmuuskerroin: 5:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

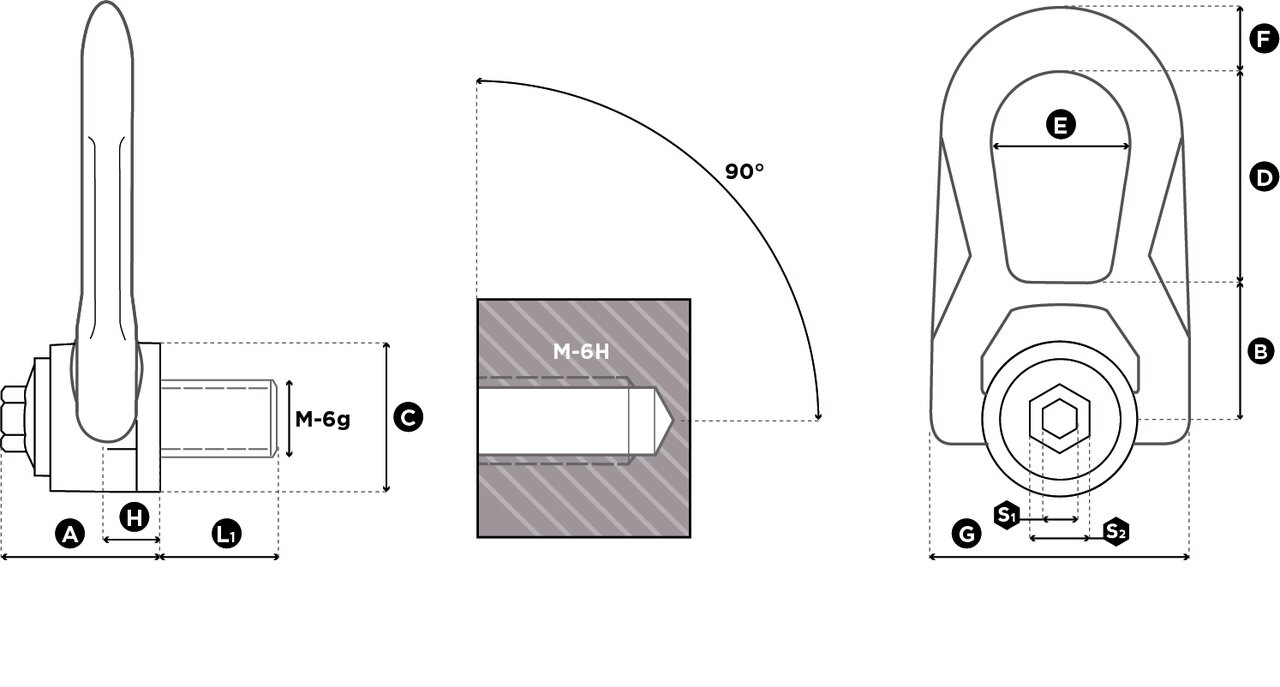

Tuotekoodi WLL
ton
Kierre Kiristysvoima
Nm
StandardL1
mm
S1
mm
S2
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Paino
kg
CAD
11.49SS.DSR M 6 0,1 M 6 (x1) 4 13 8 16 32 30 30 39 28 13 53 9,5 0,3 -
11.49SS.DSR M 8 0,3 M 8 (x1.25) 6 16 8 16 32 30 30 39 28 13 53 9,5 0,3 -
11.49SS.DSR M 10 0,5 M 10 (x1.50) 10 16 8 16 32 30 30 39 28 13 53 9,5 0,3 -
11.49SS.DSR M 12 0,8 M 12 (x1.75) 15 19 8 16 32 30 30 39 28 13 53 9,5 0,3
11.49SS.DSR M 14 1 M 14 (x2) 30 29 8 20 44 40 45 53 38 17 76 13 0,9
11.49SS.DSR M 16 1,4 M 16 (x2) 50 26 8 20 44 40 45 53 38 17 76 13 0,9
11.49SS.DSR M 18 1,4 M 18 (x2.5) 70 30 8 20 44 40 45 53 38 17 76 13 1 -
11.49SS.DSR M 20 1,4 M 20 (x2.5) 100 30 8 20 44 40 45 53 38 17 76 13 1 -
11.49SS.DSR M 22 2,2 M 22 (x2.5) 120 42 14 24 62 55 58 83 56 25 115 19 2,5 -
11.49SS.DSR M 24 2,7 M 24 (x3) 160 42 14 24 62 55 58 83 56 25 115 19 2,6
11.49SS.DSR M 27 2,8 M 27 (x3) 200 42 14 24 62 55 58 83 56 25 115 19 2,7 -
11.49SS.DSR M 30 3 M 30 (x3,5) 250 47 14 24 62 55 58 83 56 25 115 19 2,8 -

Saatavana myös tuumakierteisinä.
