Codipro

Nostosilmukkaruuvit leikarilla soveltuu nostoon kaikissa asennoissa. Silmukka voidaan kääntää kuormituksen suuntaan.

Nostosilmukkaruuvin tekniset tiedot:

  • Teräsrengas, jonka pyörimisalue on 360 °.
  • Kääntyminen kuormituksen alla
  • Turvallinen vaihtoehto C15 DIN 580 -silmäruuveille.
  • Momenttiavaimen sovitin saatavana pyynnöstä.
  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Pintakäsittely: Maalattu, punainen
  • Standardi: EN 1677-1
    except grade/WLL
  • Varmuuskerroin: 5:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

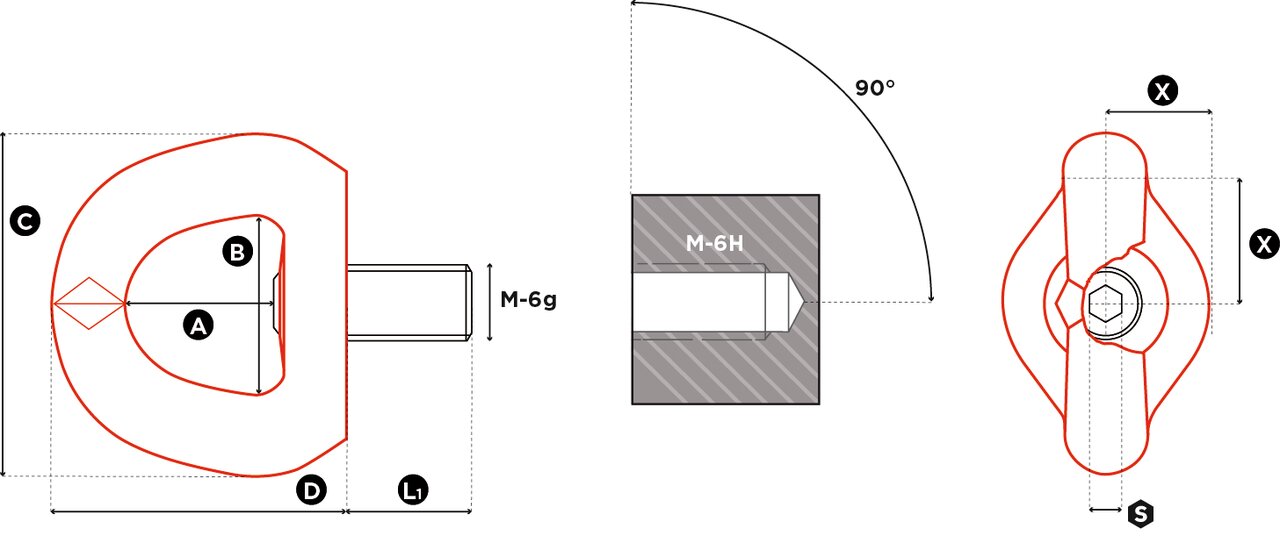

Tuotekoodi WLL
ton
Kierre Kiristysvoima
Nm
StandardL1
mm
X/X
mm
S
mm
A
mm
B
mm
C
mm
D
mm
Paino
kg
CAD
11.42SEB M 8 UP 0,4 M 8 (x1.25) 6 14 20 6 30 34 60 57 0,24 -
11.42SEB M 10 UP 0,5 M 10 (x1.50) 10 17 20 6 30 34 60 57 0,24
11.42SEB M 12 UP 0,8 M 12 (x1.75) 15 21 20 6 30 34 60 57 0,24
11.42SEB M 16 UP 1,4 M 16 (x2) 50 27 35 8 38 45 88 80 0,8
11.42SEB M 20 UP 2 M 20 (x2.5) 100 30 35 8 38 45 88 80 0,8
11.42SEB M 24 3T8 UP 3,2 M 24 (x3) 160 36 35 14 38 45 88 80 0,8
11.42SEB M 24 4T2 UP 3,4 M 24 (x3) 160 36 50 14 58 70 115 106 2,6
11.42SEB M 30 UP 5,5 M 30 (x3.5) 250 45 50 14 58 70 115 106 2,7
11.42SEB M 36 UP 9 M 36 (x4) 320 54 70 14 83 94 168 155 7 -
11.42SEB M 42 UP 12 M 42 (x4,5) 400 63 70 14 83 94 168 155 7 -
11.42SEB M 48 UP 15 M 48 (x5) 600 68 70 19 80 94 168 155 7

Saatavana myös tuumakierteisinä:  UNC 3/8"  - UNC 1"1/4
