Nostosilmukka FE DSS UP soveltuu nostoon kaikissa asennoissa. Silmukka kääntyy myös kuormitettuna kuormituksen suuntaan. FE DSS-nostokahva on suunniteltu erityisesti kuormien nostamiseen ja pyörittämiseen samanaikaisesti. Sen kaksinkertainen kääntö varmistaa hyvän linjan nostoliinan kanssa.

Ominaisuudet:

  • Kääntyminen kuormituksen alla
  • Voidaan käyttää kaikenlaisiin nostotoimintoihin
  • Kiristysmomentti leimataan kaikkiin GRADUP-sarjan nostorenkaisiin.
  • Merkintä: Standardin mukaan, CE-merkintä
  • Standardi: EN 1677-1
  • Varmuuskerroin: 5:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

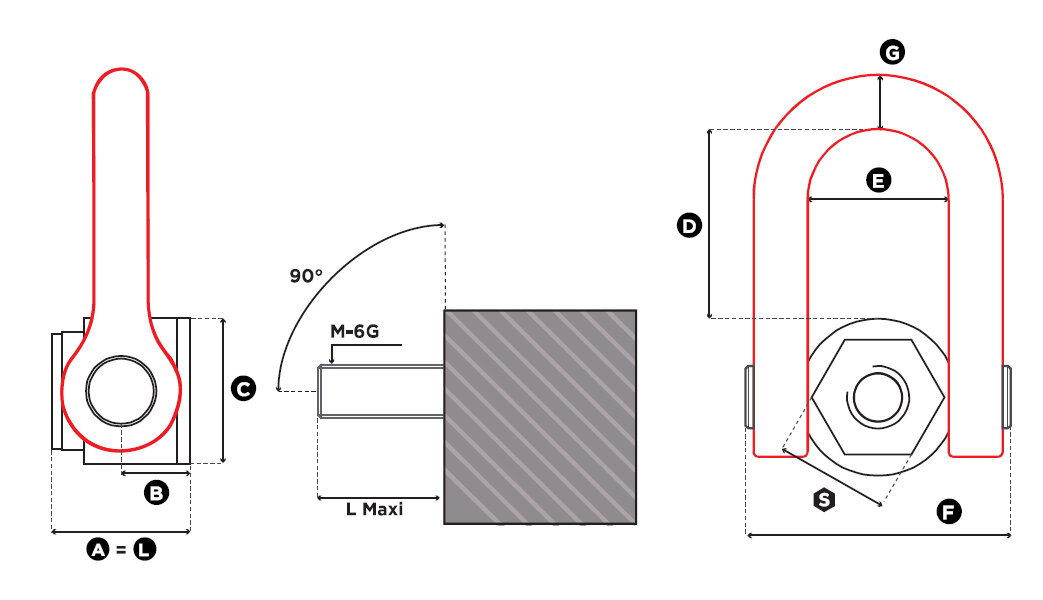

Tuotekoodi WLL
ton
Kierre Kiristysvoima
Nm
L max.
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Paino
kg
CAD
11.42FE.DSS M 24 UP 4,5 M 24 (x3) 160 66 50 66 31 70 104 73 149 33 5,1 -
11.42FE.DSS M 27 UP 5,2 M 27 (x3) 200 66 50 66 31 70 104 73 149 33 5,1 -
11.42FE.DSS M 30 UP 7,5 M 30 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 33 UP 8 M 33 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1 -
11.42FE.DSS M 36 UP 10 M 36 (x4) 320 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 39 UP 12 M 39 (x4) 320 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 42 UP 13 M 42 (x4,5) 400 89 60 89 38 95 125 91 182 45 10 -
11.42FE.DSS M 45 UP 14,5 M 45 (x4,5) 400 89 60 89 38 95 125 91 182 45 10 -
11.42FE.DSS M 48 UP 17 M 48 (x5) 600 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 52 UP 19 M 52 (x5) 600 89 60 89 38 95 125 91 182 45 10 -
