Terrier

Yleistä:
Vakiotarraimet, joissa on kovakarkaistu leuka ja nasta. Soveltuvat teräslevyille, joiden kovuus on max 50 HCR.  (Hardox 400 ja 500). Voidaan toimittaa TS-, TSU-, TSE-, TSEU- ja TS (E) MP -malleina.  Muita kokoja tilauksesta.

Ominaisuudet:
• Varustettu erityiskovalla nastalla ja leualla.
• Leuka on väriltään vihreä tunnistamisen helpottamiseksi.

  • Merkintä: Standardin mukaan, Tyyppi, sarjanumero, WLL , kitaväli ja CE-merkintä.
  • Lämpötila-alue: - 40°C to +100°C.
  • Standardi: EN 13155
  • Huomautus: Nostettavien teräslevyjen enimmäiskovuus 50 HRC.
  • Varoitus: Minimi työkuorma 10 % työkuormasta.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

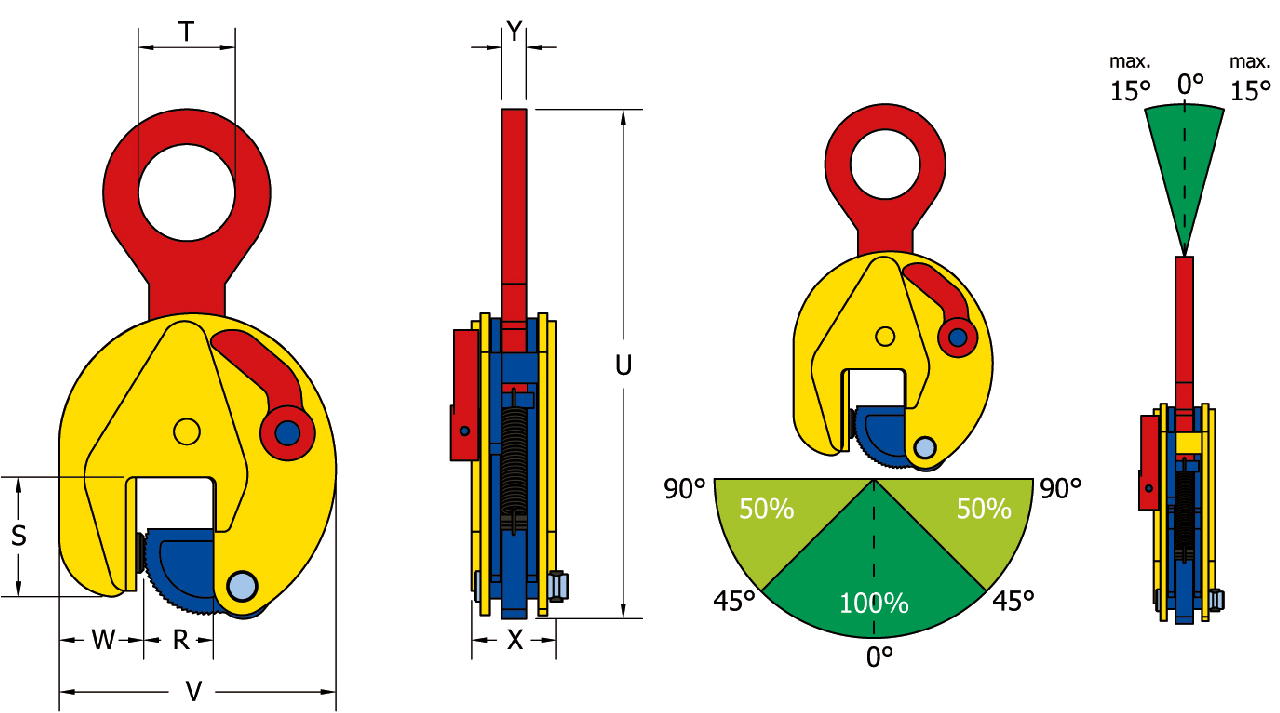

Tuotenumero Koodi WLL
ton
Tartuntaväli (mm) S
mm
T
mm
U (mm) V (mm) W
mm
X (mm) Y
mm
Paino
kg
CAD
16.01850000.5 0.75 TS-H 0,75 0-13 47 30 202 100 37 37 10 1,7
16.01855000.5 0.75 TSU-H 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01850010.5 0.75 TSMP-H 0,75 0-13 47 30 307 100 37 37 10 2
16.01865800.5 1 TSEU-H 1 0-25 56 50 292 141 37 47 15 3,5
16.01850880.5 1 TSE-H 1 0-25 56 45 263 141 37 47 15 3,5
16.01850818.5 1 TSEMP-H 1 0-25 56 45 403 141 37 47 15 4,5
16.01850901.5 2 TSE-H 2 0-35 78 64 336 183 56 56 16 7
16.01855601.5 2 TSEU-H 2 0-35 78 70 372 183 56 56 16 8
16.01850911.5 2 TSEMP-H 2 0-35 78 64 516 183 56 56 16 8
16.01850331.5 3 TSE-H 3 0-35 78 64 336 183 56 56 16 7
16.01865331.5 3 TSEU-H 3 0-35 78 70 372 183 56 16 8 8
16.01850451.5 4.5 TSE-H 4,5 0-45 85 70 425 228 60 78 16 16
16.01865301.5 4.5 TSEU-H 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01851401.5 4.5 TSEMP-H 4,5 0-45 85 70 650 228 60 78 20 19
16.01851411.5 6 TSE-H 6 0-50 114 75 490 259 82 78 20 21
16.01850311.5 6 TSMP-H 6 0-32 114 75 760 225 78 78 20 24
16.01865411.5 6 TSU-H 6 0-50 114 78 527 259 82 78 32 24
16.01851501.5 7.5 TSE-H 7,5 0-55 111 75 522 267 70 86 20 26
16.01855400.5 7.5 TSEU-H 7,5 0-55 111 78 560 259 70 86 32 28
16.01851510.5 7.5 TSEMP-H 7,5 0-55 111 75 792 267 70 86 20 30,5
