Terrier

Yleistä: Terrier levytarraimet ruostumattomille levyille pystynostoon. Pehmustetut leuat, jotka eivät jätä jälkiä käsiteltävään kappaleeseen. Soveltuu ruostumattomien teräslevyjen sekä alumiini-, puu- ja marmorilevyjen nostoon, käsittelyyn ja siirtoon. Voidaan lukita sekä auki- että kiinniasentoon.
Koekuorma: 2 x WLL.

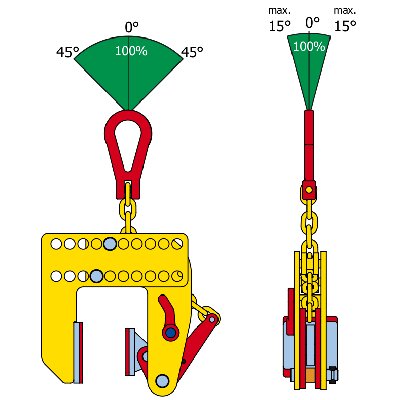

  • Ominaisuudet: Nosto mahdollista 0-45° kulmissa (ei vaakanostoon)
  • Merkintä: Standardin mukaan, CE-merkintä, WLL, kitaväli ja CE-merkintä.
  • Pintakäsittely: Maalattu, keltainen.
  • Standardi: EN 13155
  • Huomautus: Nostettavien/siirrettävien teräslevyjen enimmäiskovuus 37 HrC (345 HB, 1166 N/mm2).

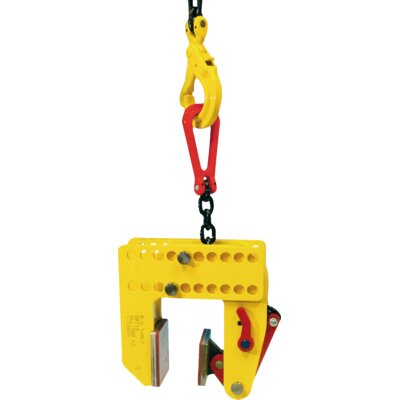

    Vertical lifting Clamp TNMKA
    Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

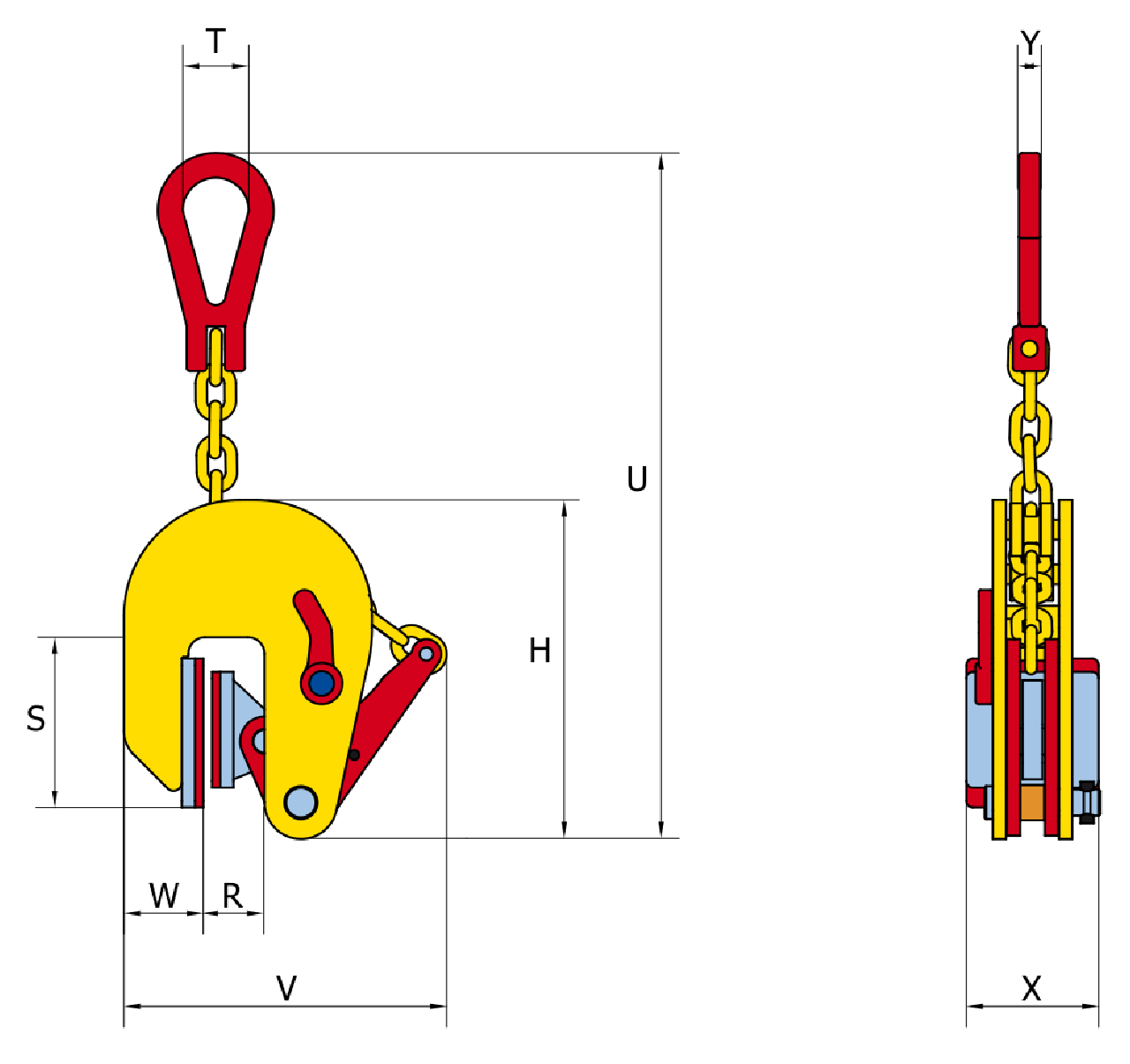

    Tuotekoodi Koodi WLL
    ton
    Tartuntaväli
    mm
    H
    mm
    S
    mm
    T
    mm
    U
    mm
    V
    mm
    W
    mm
    X
    mm
    Y
    mm
    Paino
    kg
    16.01862135 0.5 STNMK 0,5 17-37 205 102 40 462 241 48 80 14 6
    16.01862035 0.5 TNMK 0,5 0-20 205 102 40 462 224 48 80 14 6

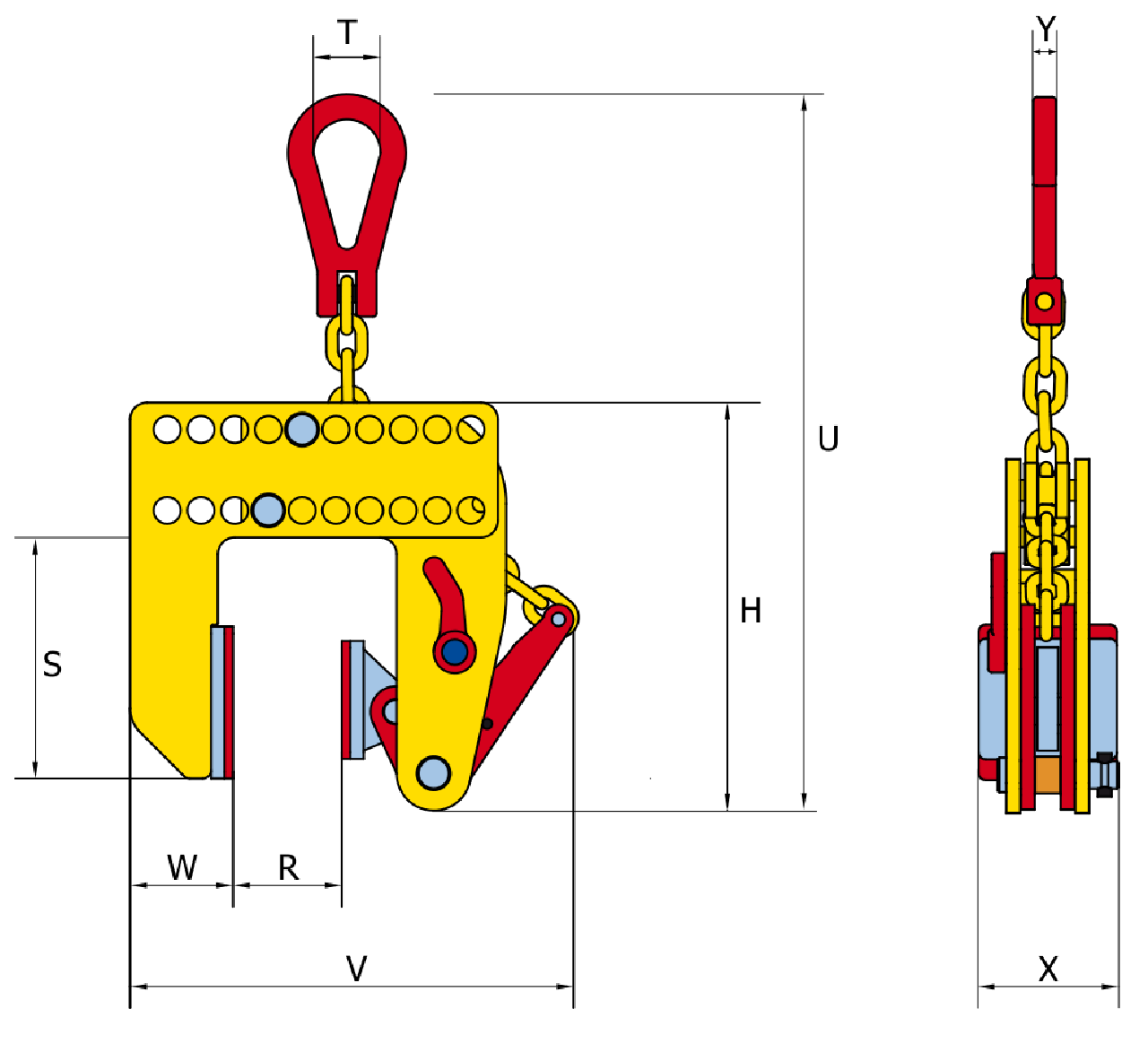

    16.01862005 0.5 TNMK-A 0,5 0-180 242 143 40 410 235-395 61 80 14 10
    16.01862010 1 TNMK 1 0-30 232 105 40 470 282 46 80 14 6,5
    16.01862037 1.5 TNMK 1,5 0-40 232 105 40 470 282 46 80 14 6,5
    16.01862038 2 TNMK 2 0-50 362 124 50 704 408 63 80 18 15
    16.01862039 3 TNMK 3 0-60 362 124 50 704 408 63 80 18 15,5
