Koti / Tuotteet / TERÄSKÖYDET JA TARVIKKEET / TERÄSKÖYSIRAKSIT / Teräsköysiraksit

Rope	Working load limit (WLL) in tons
Ø
mm	Straight pull	Choke hitch	Basket hitch
3	0,09	0,07	0,18
4	0,15	0,12	0,3
5	0,25	0,2	0,5
6	0,35	0,28	0,7
7	0,5	0,4	1
8	0,7	0,55	1,4
10	1,05	0,85	2,1
12	1,55	1,2	3,1
14	2,12	1,7	4,2
16	2,7	2,2	5,4
18	3,4	2,7	6,8
20	4,35	3,4	8,7
22	5,2	4,1	10,4
24	6,3	5	12,6
26	7,2	5,8	14,4
28	8,4	6,7	16,8
32	11	8,8	22
36	14	11,2	28
40	17	13,6	34
44	21	16,8	42
48	25	20	50
52	29	23,2	58
56	33,5	26,8	67
60	39	31,2	78

1-haarainen kuitusydämellä - 1960 N/mm2

Köysi	Suurin sallittu kuorma (WLL) tonneina
Ø
mm	Suora	Kiristävä	U-muoto
3	0,1	0,08	0,2
4	0,18	0,14	0,36
5	0,28	0,22	0,56
6	0,4	0,32	0,8
7	0,55	0,4	1,1
8	0,75	0,6	1,5
10	1,2	0,95	2,4
12	1,7	1,3	3,4
14	2,3	1,8	4,6
16	3	2,4	6
18	3,8	3,1	7,6
20	4,7	3,8	9,4
22	5,7	4,6	11,4
24	6,8	5,4	13,6
26	8	6,4	16
28

Teräsköysiraksit - Terässydän ²

ø 3 mm - 7 mm 6x19 WSC -1960N/mm2 / ø8 mm ja 6X36 IWRC -1960N/mm2 asti - EN 13414-1

Köyden halkaisija Ø	1-osaiset			2-osaiset		3-4-osaiset		Ei päätettä

	Suora nosto	Kiristävä nosto	U-nosto	0°−45°	45°−60°	0°−45°	45°−60°	Suora nosto	Kiristävä nosto	U-nosto
mm	Enimmäiskuorma (WLL) tonneissa
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Kerroin (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
Kun kiristävässä nostossa käytetään monihaaraista nostohihnaa, pienennä arvoja 20%.

Teräsköysiraksi TKR-173

E-mail Lataa esite

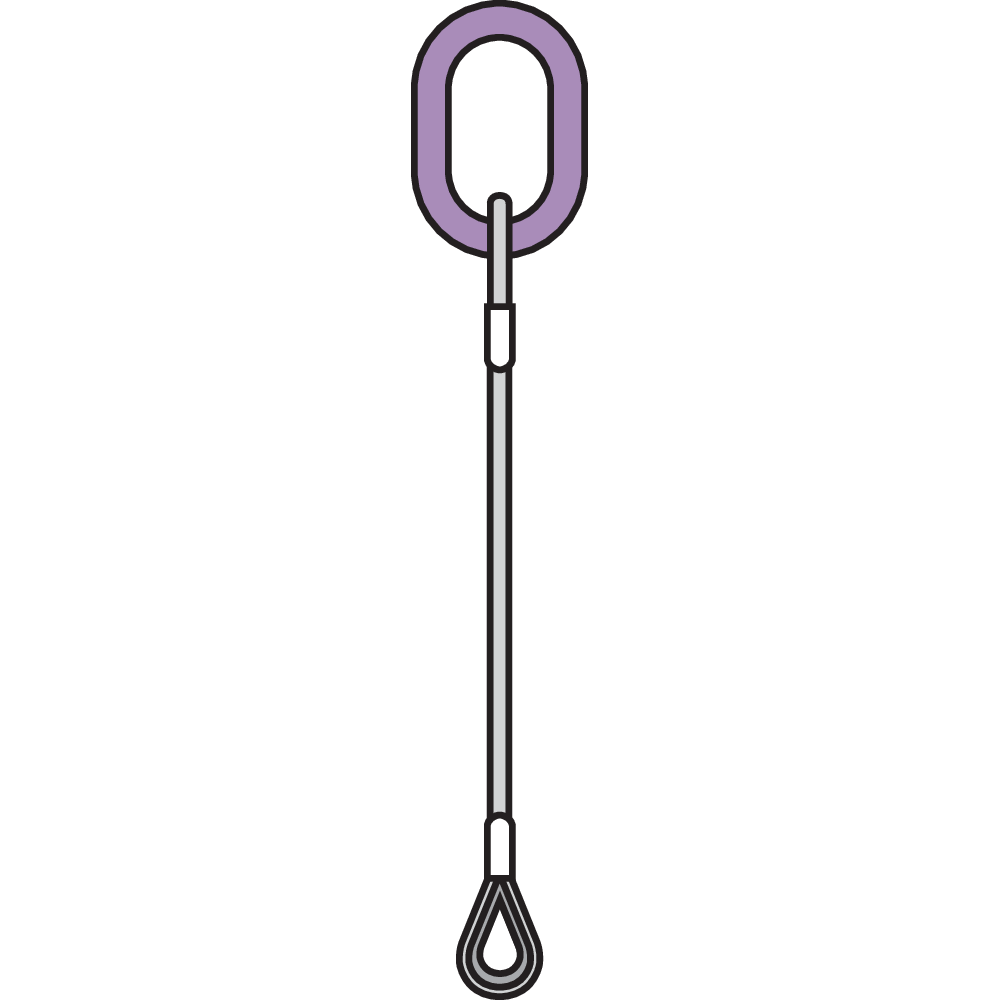

Rakenne: Toisessa päässä nostorengas, toisessa päässä koussi puristusholkkiliitoksella.
Halkaisija-alue: Ø 3-71 mm, muut halkaisijat tarjouksen mukaan.

Näytä lisää

Näytä taulukko

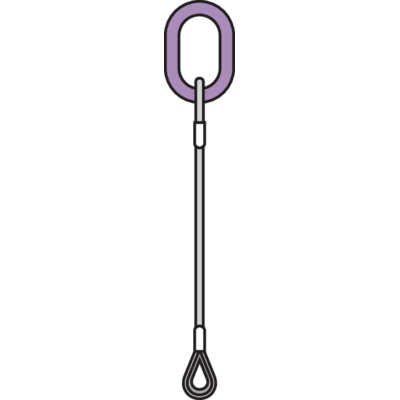

Rakenne: Toisessa päässä nostorengas, toisessa päässä koussi puristusholkkiliitoksella.
Halkaisija-alue: Ø 3-71 mm, muut halkaisijat tarjouksen mukaan.

Rope	Working load limit (WLL) in tons
Ø
mm	Straight pull	Choke hitch	Basket hitch
3	0,09	0,07	0,18
4	0,15	0,12	0,3
5	0,25	0,2	0,5
6	0,35	0,28	0,7
7	0,5	0,4	1
8	0,7	0,55	1,4
10	1,05	0,85	2,1
12	1,55	1,2	3,1
14	2,12	1,7	4,2
16	2,7	2,2	5,4
18	3,4	2,7	6,8
20	4,35	3,4	8,7
22	5,2	4,1	10,4
24	6,3	5	12,6
26	7,2	5,8	14,4
28	8,4	6,7	16,8
32	11	8,8	22
36	14	11,2	28
40	17	13,6	34
44	21	16,8	42
48	25	20	50
52	29	23,2	58
56	33,5	26,8	67
60	39	31,2	78

1-haarainen kuitusydämellä - 1960 N/mm2

Köysi	Suurin sallittu kuorma (WLL) tonneina
Ø
mm	Suora	Kiristävä	U-muoto
3	0,1	0,08	0,2
4	0,18	0,14	0,36
5	0,28	0,22	0,56
6	0,4	0,32	0,8
7	0,55	0,4	1,1
8	0,75	0,6	1,5
10	1,2	0,95	2,4
12	1,7	1,3	3,4
14	2,3	1,8	4,6
16	3	2,4	6
18	3,8	3,1	7,6
20	4,7	3,8	9,4
22	5,7	4,6	11,4
24	6,8	5,4	13,6
26	8	6,4	16
28

Teräsköysiraksit - Terässydän ²

ø 3 mm - 7 mm 6x19 WSC -1960N/mm2 / ø8 mm ja 6X36 IWRC -1960N/mm2 asti - EN 13414-1

Köyden halkaisija Ø	1-osaiset			2-osaiset		3-4-osaiset		Ei päätettä

	Suora nosto	Kiristävä nosto	U-nosto	0°−45°	45°−60°	0°−45°	45°−60°	Suora nosto	Kiristävä nosto	U-nosto
mm	Enimmäiskuorma (WLL) tonneissa
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Kerroin (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
Kun kiristävässä nostossa käytetään monihaaraista nostohihnaa, pienennä arvoja 20%.

Teräsköysiraksi TKR-173
