Terrier

Yleistä: Teräslevyjen ja rakenteiden nostoon ja siirtoon kaikissa asennoissa (vaaka, pysty ja sivuttais). Nivelöity nostosimukka. Turvasalpa estää taakan luistamisen nostettaessa ja laskettaessa. Voidaan lukita sekä auki- että kiinniasentoon. STSU-mallissa suurempi kitaväli. 1,5 TSU, 2 TSEU ja 3 TSEU voidaan varustaa kaukosäädöllä.
TSU-R: Ruostumattomien teräslevyjen ja rakenteiden nostoon ja siirtoon. Nasta, leuka ja leukatappi ruostumatonta terästä. Runko ja lukituskahva nikkelöityjä hiiliepäpuhtauksien aiheuttaman korroosion estämiseksi.
Koekuorma: 2 x WLL.

  • Merkintä: Standardin mukaan, CE-merkintä, WLL, kitaväli ja CE-merkintä.
  • Pintakäsittely: Maalattu, keltainen.
  • Standardi: EN 13155
  • Huomautus: Vähimmäiskuorma 10% WLL:stä.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

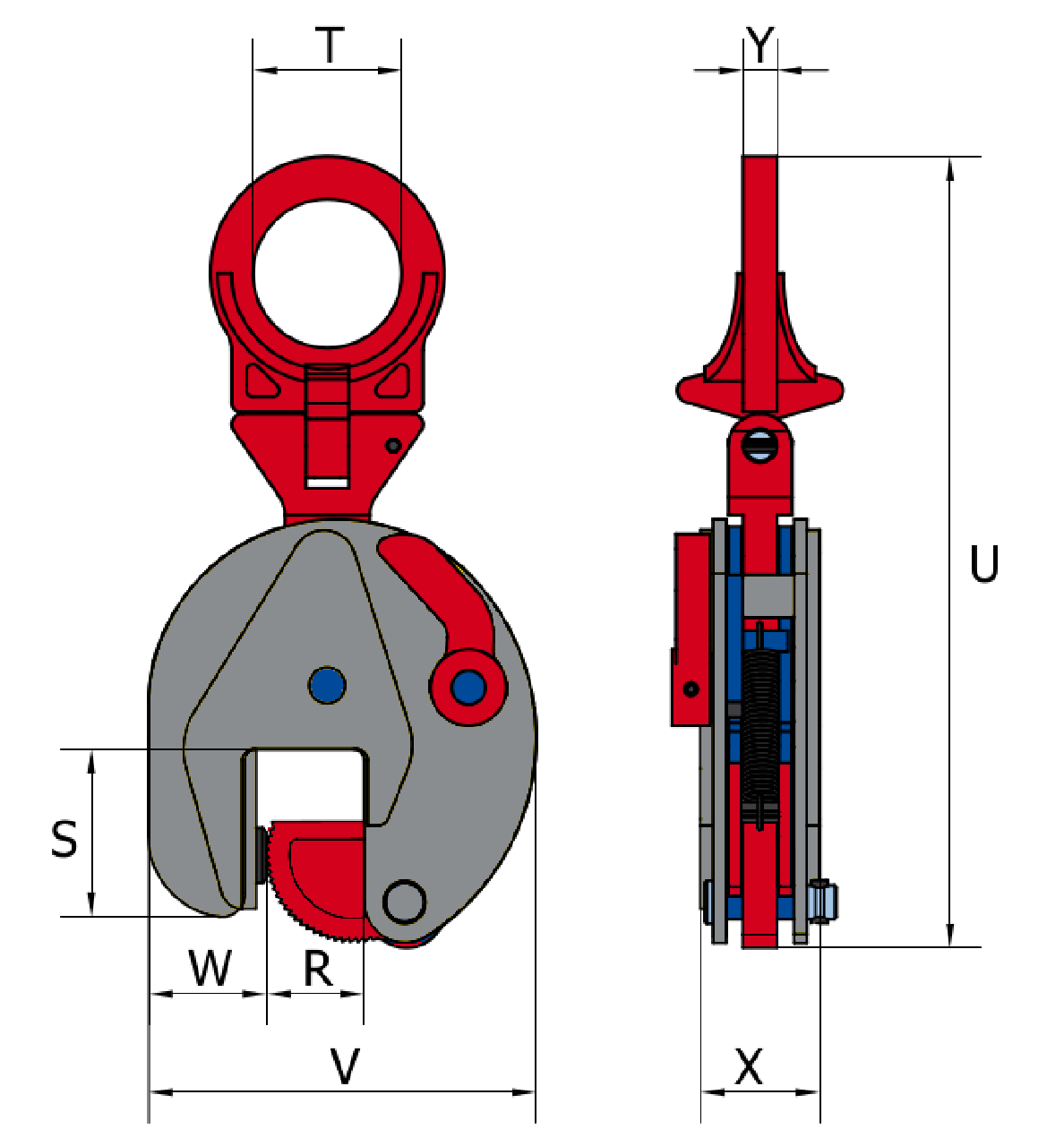

Tuotekoodi Koodi WLL
ton
Tartuntaväli (mm) S
mm
T
mm
U
mm
V
mm
W
mm
X
mm
Y
mm
Paino
kg
CAD
16.01861075 0.75 TS-R 0,75 0-13 47 30 202 100 37 37 10 1,7
16.01862075 0.75 TSU-R 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01861100 1 TSE-R 1 0-25 56 45 263 141 37 47 15 3,5
16.01862100 1 TSEU-R 1 0-25 56 50 292 141 37 47 15 3,8
16.01861200 2 TSE-R 2 0-35 78 64 336 183 56 56 16 7
16.01862201 2 TSEU-R 2 0-35 78 70 372 183 56 56 16 8
16.01861300 3 TSE-R 3 0-35 78 64 336 183 56 56 16 7
16.01862300 3 TSEU-R 3 0-35 78 70 372 183 56 56 16 8
16.01861450 4.5 TSE-R 4,5 0-45 85 70 425 228 60 78 20 16
16.01862450 4,5 TSEU-R 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01861600 6 TSE-R 6 0-50 114 75 490 259 82 78 20 21
16.01862650 6 TSEU-R 6 0-50 114 78 527 259 82 78 32 24
16.01861750 7.5 TSE-R 7,5 0-55 111 75 522 267 70 86 20 26
16.01862750 7,5 TSEU-R 7,5 0-55 114 78 560 267 70 86 32 28
