pewag

Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Standardin mukaan, CE-merkintä, Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, oranssi.
  • Standardi: EN 1677-2
  • Varmuuskerroin: 4:1
  • Luokka: 10
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

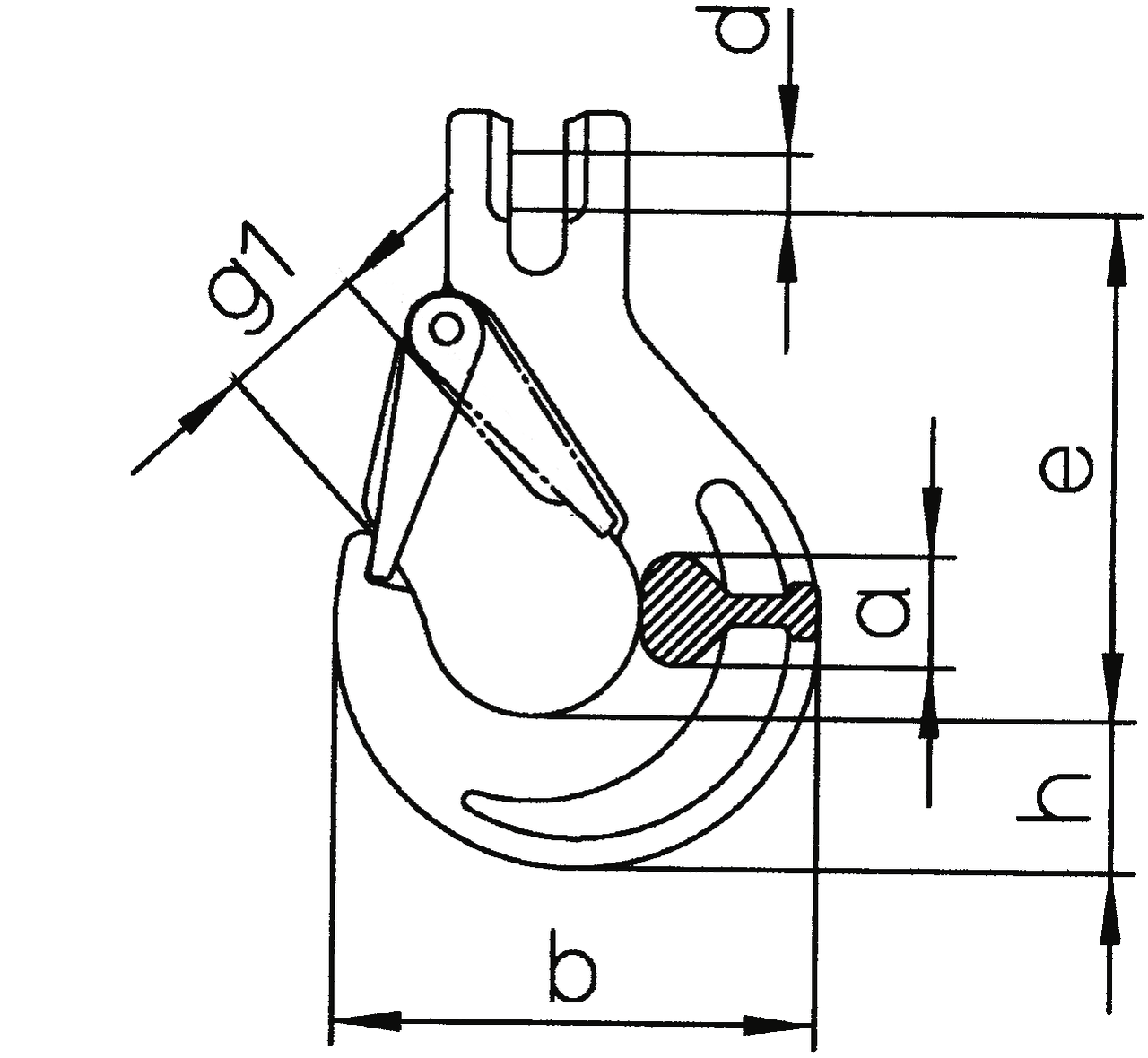

Tuotekoodi Koodi WLL
ton
Sidontavoima
kN
a
mm
b
mm
d
mm
e
mm
g1
mm
h
mm
Paino
kg
CAD
11.1117753 KHSW 5/6 1,4 28 15 66 7 69 19 20 0,2 -
11.114890 KHSW 7 1,9 38 19 90 9 95 26 28 0,6 -
11.1117754 KHSW 8 2,5 50 19 90 10 95 26 28 0,6 -
11.1117755 KHSW 10 4 80 25 108 12 109 31 35 1,1 -
11.1117756 KHSW 13 6,7 124 34 131 16 136 39 41 2 -
11.1117757 KHSW 16 10 200 37 153 20 155 45 49 3,48 -
11.1160548 KHSW 19/20 16 320 51 177 24 184 53 53 5 -
11.1160551 KHSW 22 19 360 52 196 27 214 62 62 9 -
