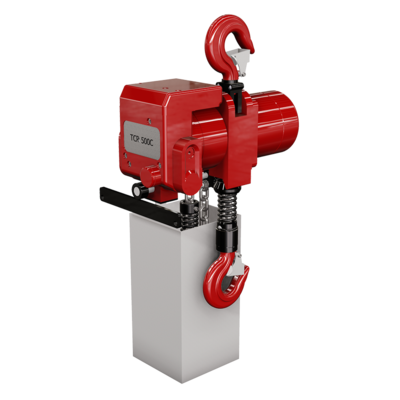

Red Rooster

Yleistä: Red Rooster -paineilmataljat on suunniteltu kovaan käyttöön. Taljoissa on kestävä teräsrunko ja venttiilin runko on sama kaikissa malleissa, jolloin varaosien tarve on pienempi. Taljoissa on myös ylikuormasuoja vakiona.


Vakio-ominaisuudet:
- Tarkka portaaton nopeudensäätö (naru- tai painikeohjain)
- Kuorman tarkka hallinta, taakan hallittu asemointi
- Kompakti rakenne
- Mekaaninen kuorman pysäytys
- Sisäänrakennettu ylikuormasuoja, pitää rakenteen matalana
- Naruohjain tai painikeohjain
- Matala melutaso
- Ilmanpaine 0,4 - 0,63 MPa (4 - 6,3 Bar)


Lisäominaisuudet:
- Meriolosuhteisiin soveltuva / korroosiosuojattu
- Pintakäsittely C2:sta (teollisuus) C5:een (offshore) (Punainen väri vakiona. Muut RAL-värit tilauksesta.)
- Vaihtoehtoiset ohjaimet
- Langaton kauko-ohjain
- Ohjainjärjestelmät
- Kettinkisäiliöt (PVC, galvanoitu tai haponkestävä teräs)
- Erilaisia koukkuvaihtoehdot
- Paineilmajärjestelmät ja venttiilit
- Poistoilman ohjaus
- Räätälöidyt ratkaisut
- Ripustusjärjestelmät
- Pääilmansulkuventtiili

ATEX:

standardi EC 94/9/EC (Ex luokitus)

Suositus:

Suosittelemme ehdottomasti aina tilaamaan myös paineilman suodatin- ja voitelujärjestelmän. (Myydään erikseen, kysy tarjouspyynnön yhteydessä)



Huom!
- Tuotekoodin viimeiset kirjaimet ilmaisevat ohjaustyypin
- Numero 2. tarkoittaa ketjukierron lukumäärää
- Ilmoita tarjouspyynnön/tilauksen yhteydessä nostokorkeus erikseen

C /C2=naruohjaus
PE /P2E=Langallinen kauko-ohjaus
DPE=paineilmatoiminen kauko-ohjaus

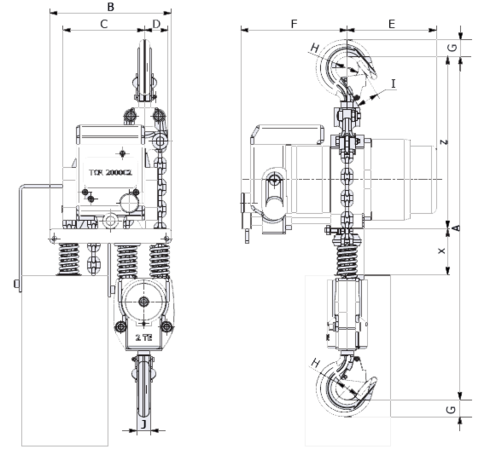

      Air Chain Hoists Red Rooster TCR series drawing
      Valitse tuote taulukosta, ilmoita määrä ja lisää tarjouspyyntöön
      Tuotekoodi Koodi WLL Kettinki Ø
      mm
      Ilmankulutus nostettaessa l/s Ilmankulutus laskettaessa l/s Nostonopeus täydellä kuormalla m/min Laskunopeus täyden kuomrn kanssa m/min Ilmaliitäntä Käyttöpaine bar Nostonopeus ilman kuormaa m/min Min letkuhalkaisija Kierron lkm. Lifting cycle/hour A
      mm
      B
      mm
      C
      mm
      D
      mm
      E
      mm
      F
      mm
      G
      mm
      I
      mm
      J
      mm
      X
      mm
      Z
      mm
      Paino
      kg
      16.30TCR-600250C TCR-600250C 0,25 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 4 460 212 115 51 156 186 29 40 29 29 100 250 31,1
      16.30TCR-600250PE TCR-600250DPE 0,25 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 460 212 115 51 156 186 29 40 29 29 100 250 31,1
      16.30TCR-500C TCR-500C 0,5 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 460 212 115 51 156 186 29 40 29 25 100 250 31,1
      16.30TCR-500PE TCR-500PE 0,5 6.3x19.1mm 25 27 10,5 17,9 1/2" BSPT 6 20,5 1/2" 1 460 212 115 51 156 186 29 40 29 25 100 250 31,1
      16.30TCR-1000C TCR-1000C 1 7.1x21mm 25 28 6 10,3 1/2" BSPT 6 11,3 1/2" 1 485 212 116 40 156 186 29 40 29 25 100 250 34
      16.30TCR-1000PE TCR-1000PE 1 7.1x21mm 25 28 6 10,3 1/2" BSPT 6 11,3 1/2" 1 485 212 116 40 156 186 29 40 29 25 100 250 34
      16.30TCR-1000C2 TCR-1000C2 1 6.3x19.1mm 25 27 5,3 9 1/2" BSPT 6 9,5 1/2" 2 519 212 139 27 156 186 29 40 29 25 100 250 35,2
      16.30TCR1000P2E TCR-1000P2E 1 6.3x19.1mm 25 27 5,3 9 1/2" BSPT 6 9,5 1/2" 2 519 212 139 27 156 186 29 40 29 25 100 250 35,2
      16.30TCR-2000C2 TCR-2000C2 2 7.1x21mm 25 30 3 5,2 1/2" BSPT 6 5,7 1/2" 2 580 212 143 50 156 186 37 45 29 30 100 280 39,7
      16.30TCR-2000P2E TCR-2000P2E 2 7.1x21mm 25 30 3 5,2 1/2" BSPT 6 5,7 1/2" 2 580 212 143 50 156 186 37 45 29 30 100 280 39,7
