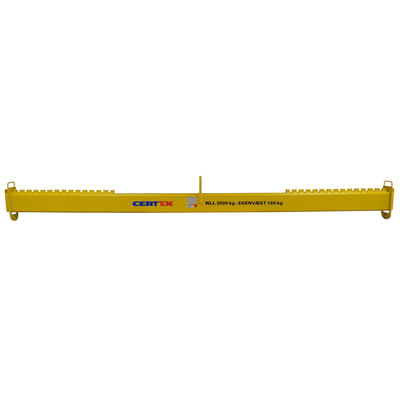

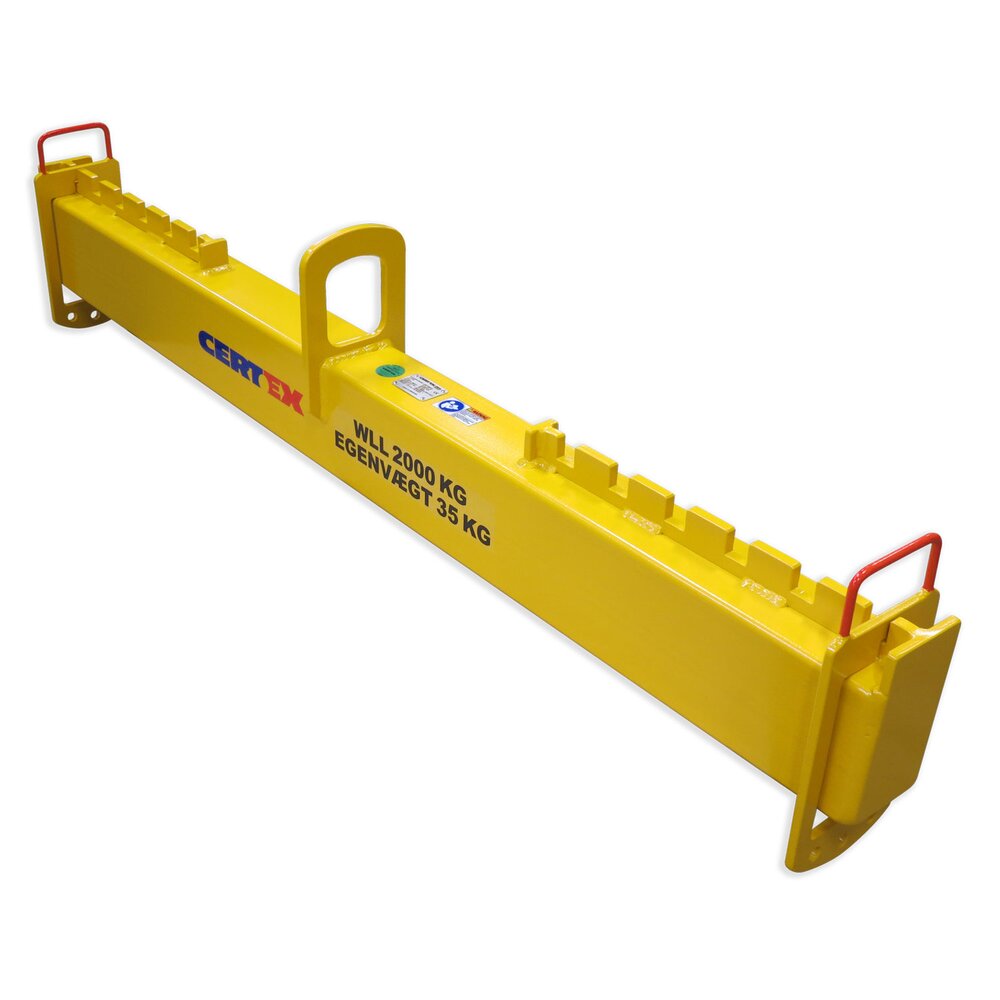

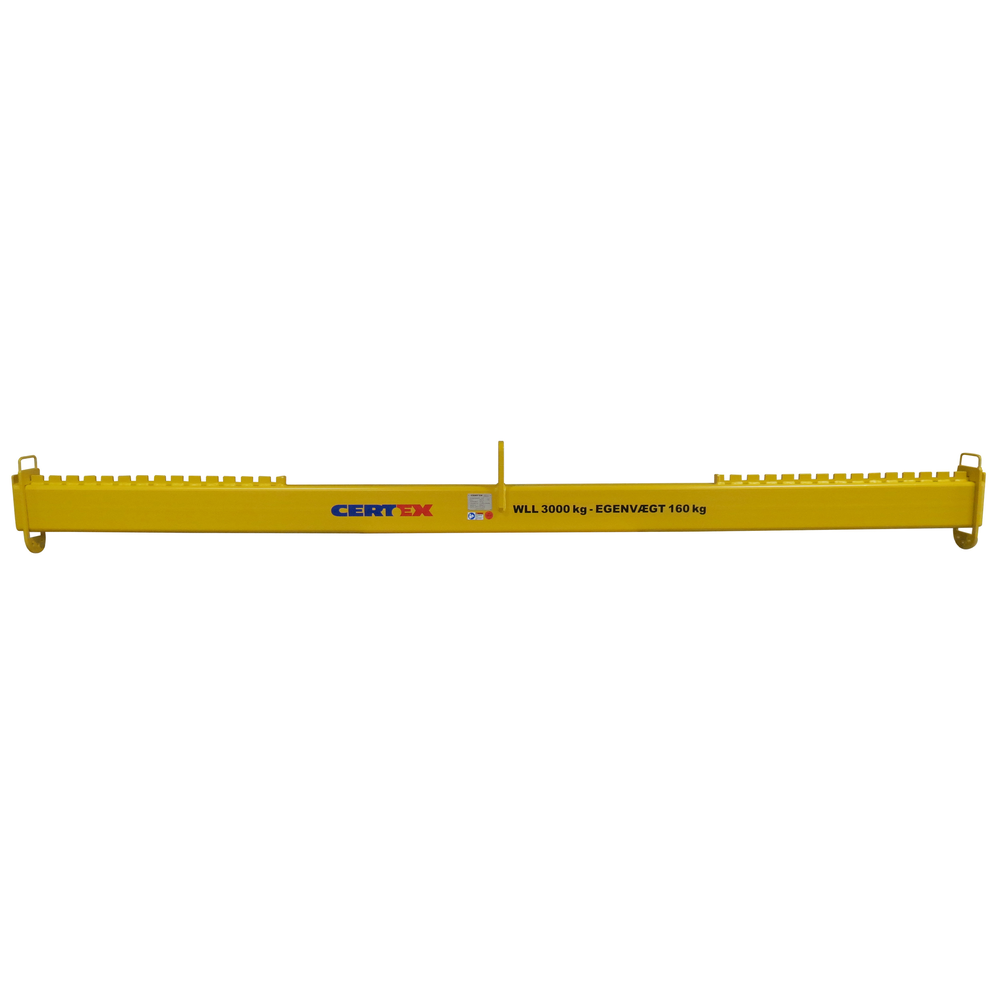

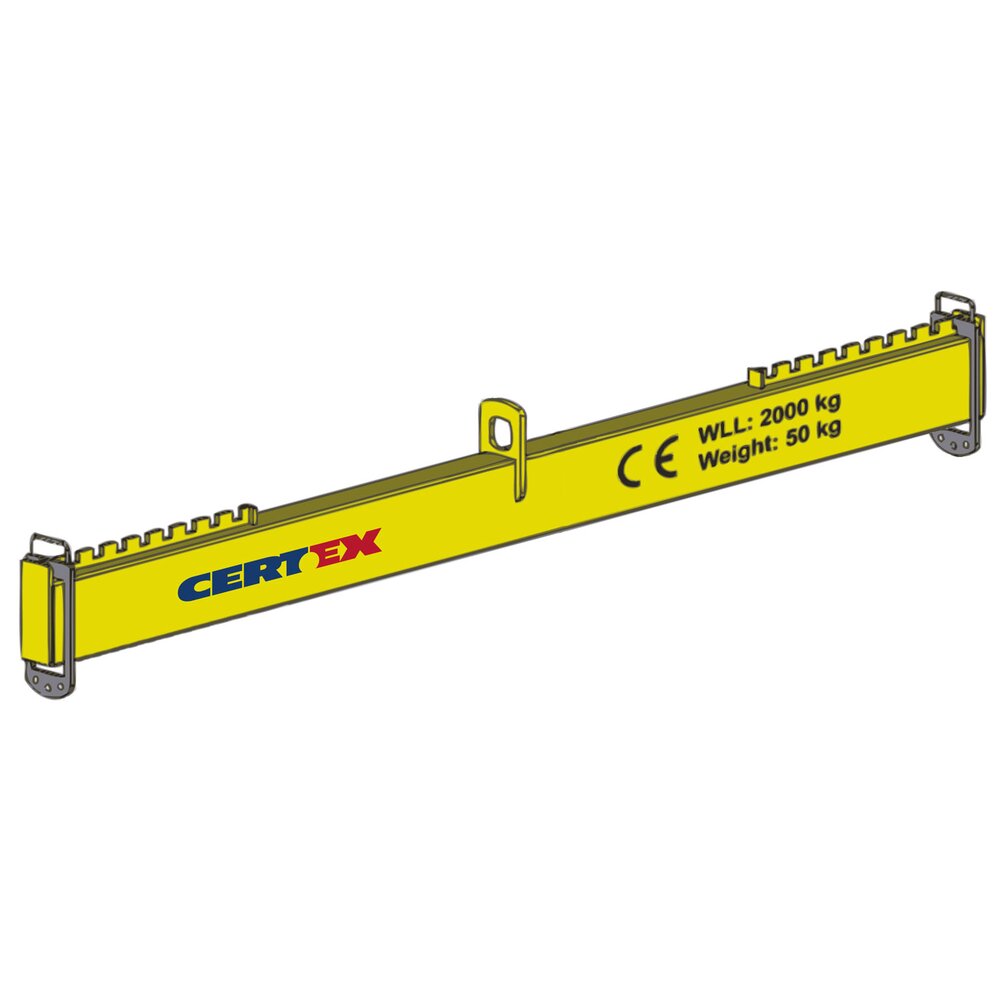

Yleistä: Alapuolella siirrettävät nostopisteet ja yläpuolella suoraan nosturin koukkuun sopiva nostosilmukka. Alapuolen nostopisteet sopivat ovaalin muotonsa vuoksi käytettäväksi esim. 2-haaraisen kettinkiraksin kanssa. Vakiomallit 500 - 16000 kg, eri pituuksia.
Rakenne: Hitsatun palkkirakenteen ansiosta puomi on kevyt ja sillä on hyvä vääntölujuus.


Koekuorma: 1,5 x WLL.

  • Materiaali: Korkealujuinen rakenneteräs.
  • Merkintä:  WLL ja CE-merkintä.
  • Pintakäsittely: Maalattu, keltainen.
  • Varmuuskerroin: 1,5 x WLL
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

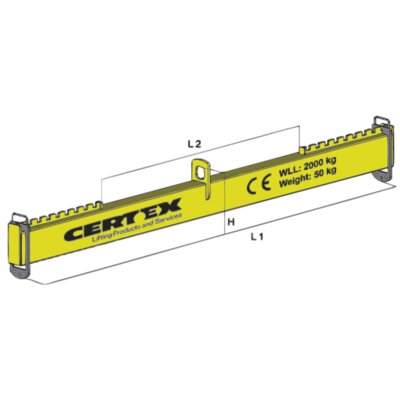

Tuotekoodi Koodi WLL
ton
L1
mm
L2
mm
H
mm
Paino
kg
CAD
13.3562-0051500 K-0,5/1,5 0,5 1 500 750 250 28
13.3562-0052000 K-0,5/2 0,5 2 000 800 250 34
13.3562-0052500 K-0,5/2,5 0,5 2 500 1 300 250 38
13.3562-0053000 K-0,5/3 0,5 3 000 1 350 250 58
13.3562-0053500 K-0,5/3,5 0,5 3 500 1 850 280 72
13.3562-0054000 K-0,5/4 0,5 4 000 1 900 280 81
13.3562-0055000 K-0,5/5 0,5 5 000 2 450 280 139
13.3562-0056000 K-0,5/6 0,5 6 000 3 000 330 172
13.3562-0101500 K-1/1,5 1 1 500 750 280 32
13.3562-0102000 K-1/2 1 2 000 800 280 48
13.3562-0102500 K-1/2,5 1 2 500 1 300 280 56
13.3562-0103000 K-1/3 1 3 000 1 350 280 65
13.3562-0103500 K-1/3,5 1 3 500 1 850 280 101
13.3562-0104000 K-1/4 1 4 000 1 900 330 146
13.3562-0106000 K-1/6 1 6 000 3 000 415 169
13.3562-0105000 K-1/5 1 5 000 2 450 330 177
13.3562-0201500 K-2/1,5 2 1 500 750 330 48
13.3562-0202000 K-2/2 2 2 000 800 330 56
13.3562-0202500 K-2/2,5 2 2 500 1 300 330 74
13.3562-0203000 K-2/3 2 3 000 1 350 330 98
13.3562-0203500 K-2/3,5 2 3 500 1 850 330 132
13.3562-0204000 K-2/4 2 4 000 1 900 415 135
13.3562-0205000 K-2/5 2 5 000 2 450 415 207
13.3562-0206000 K-2/6 2 6 000 3 000 415 253
13.3562-0302000 K-3/2 3 2 000 800 415 74
13.3562-0303000 K-3/3 3 3 000 1 350 415 115
13.3562-0304000 K-3/4 3 4 000 1 900 415 174
13.3562-0305000 K-3/5 3 5 000 2 450 455 246
13.3562-0306000 K-3/6 3 6 000 3 000 595 408
13.3562-0502000 K-5/2 5 2 000 800 455 106
13.3562-0503000 K-5/3 5 3 000 1 350 455 165
13.3562-0504000 K-5/4 5 4 000 1 900 455 245
13.3562-0505000 K-5/5 5 5 000 2 450 595 258
13.3562-0506000 K-5/6 5 6 000 3 000 595 409
13.3562-0802000 K-8/2 8 2 000 800 455 123
13.3562-0803000 K-8/3 8 3 000 1 350 595 250
13.3562-0804000 K-8/4 8 4 000 1 900 595 352
13.3562-0805000 K-8/5 8 5 000 2 450 595 495
13.3562-0806000 K-8/6 8 6 000 3 000 760 600
13.3562-1002000 K-10/2 10 2 000 800 595 266
13.3562-1003000 K-10/3 10 3 000 1 350 595 330
13.3562-1004000 K-10/4 10 4 000 1 900 595 383
13.3562-1005000 K-10/5 10 5 000 2 450 760 522
13.3562-1006000 K-10/6 10 6 000 3 000 760 704
13.3562-1604000 K-16/4 16 4 000 1 900 760 517
13.3562-1605000 K-16/5 16 5 000 2 450 825 741
13.3562-1606000 K-16/6 16 6 000 3 000 825 850
