Yleistä: Kestävä ja pitkäikäinen tasauslevy. Ominaisuuksiltaan parempi kuin perinteiset tasauslevyt. Voidaan käyttää myös 60 asteen nostokulmaan saakka. Valmistettu lujasta teräksestä. Jos tasauslevy kuluu käytössä, se voidaan kääntää, jolloin sen käyttöikä pitenee. Koska kettinkiraksin kaikki neljä haaraa kantavat kuorman tasaisesti, on maksimityökuorma n. 30 % suurempi verrattuna kuin muilla samankokoisilla tasauslevyillä. Kuorman nostamiseen voidaan siis käyttää pienempää kettinkikokoa, jolloin kettinkiraksi on kevyempi.


Tasauslevyä käytettäessä nostoketjuyhdistelmien haarojen kulmat saavat poiketa toisistaan korkeintaan 6° kun käytetään 0 - 45° aluetta ja korkeintaan 3° kun käytetään aluetta 45 - 60° (BGR500).
Jos kulmat poikkeavat enemmän kuin 15° toisistaan, pitää työkuormaa laskea 20 %:lla EN818-6 standardin mukaisesti.
Korkein käyttölämpötila: 380°C.

  • Materiaali: Lämpökäsitelty teräs, luokka 10.
  • Merkintä: Tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, oranssi
  • Standardi: EN 818-4
  • Huomautus: Tasauslevyllä olevalla 2-haaraisella Ø10 mm nostoketjuyhdistelmällä voi nostaa tavallisen 2-haaraisen nostoketjuyhdistelmän kanssa parina suuremmilla kuormilla (0 - 45° = 11.2 t, 45 - 60° =
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Tuotenumero Koodi WLL
ton

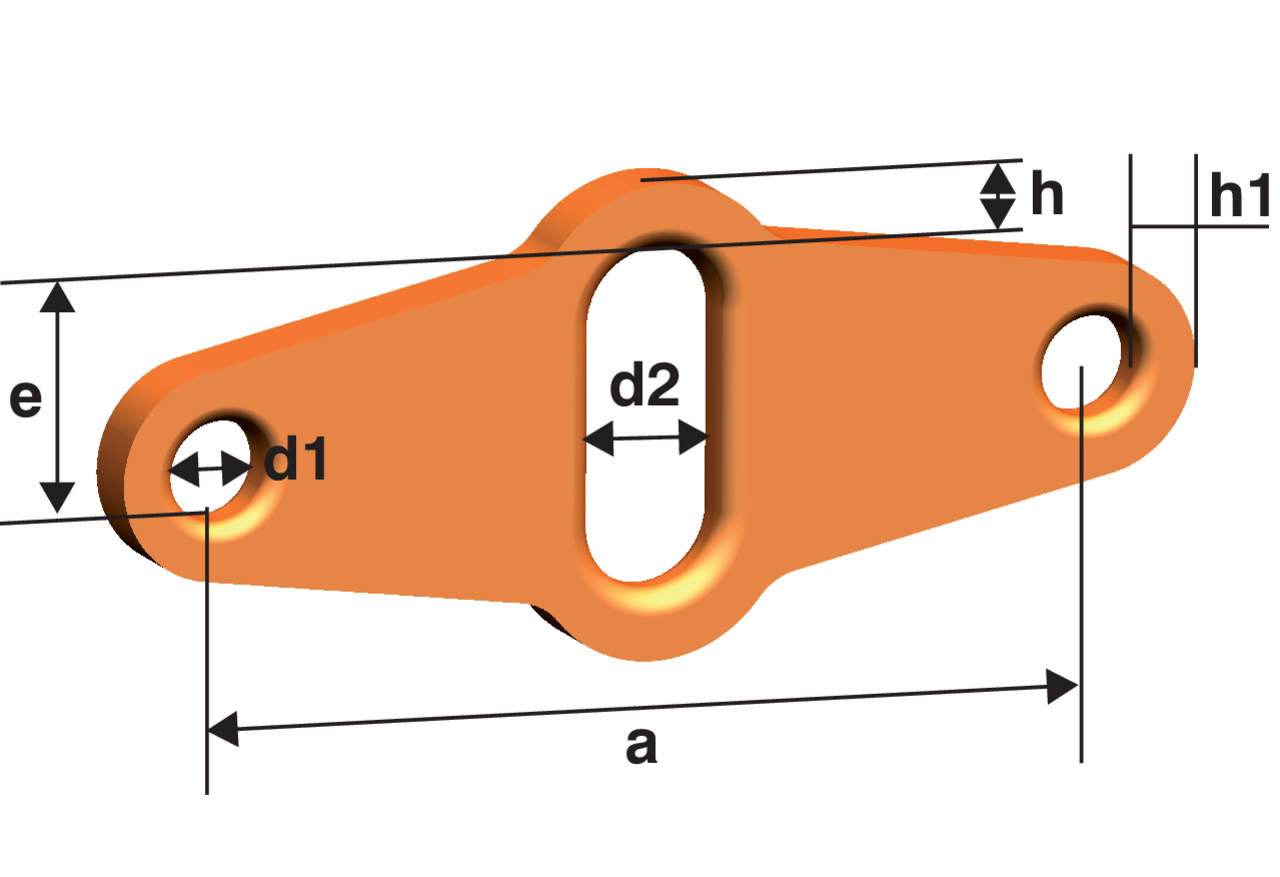

WLL 45°- 60° t Ero L1/L2 kettinkilenkkejä Liitoslenkki* A (mm) e (mm) D1 (mm) D2 (mm) h (mm) h1 (mm) Paino
kg
CAD
11.5995025 AGWW 5/6 2 1,4 6 for 5 mm chain 5 for 6 mm chain CW 8 148 35 16 22 11 9 0,54
11.5995027 AGWW 7/8 3,55 2,5 6 for 7 mm chain 5 for 8 mm chain CW 10 210 51 22 25 15,5 14 1,75
11.5995029 AGWW 10 5,6 4 4 CW 13 180 32 25 32 23 15,5 1,56
11.5995031 AGWW 13 9,5 6,7 4 CW 16 240 53 32 40 27 20 3,6
11.5995036 AGWW 16 14 10 4 CW 19/20 300 77 40 50 32 25 7,18
11.5903778 AGWW 19/20 20 14 5 CW 26 390 79 50 70 45 30 13,2
11.5904009 AGWW 22 26,5 19 5 CW 32 350 124 60 70 50 35 15
11.5904013 AGWW 26 37,5 26,5 4 CW 32 400 130 70 75 60 40 25,6
* Liitoslenkki, jolla tasauslevy yhdistetään nostorenkaaseen.
