KWB

Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 12. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, violetti.
  • Varmuuskerroin: 4:1.
  • Luokka: 12
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

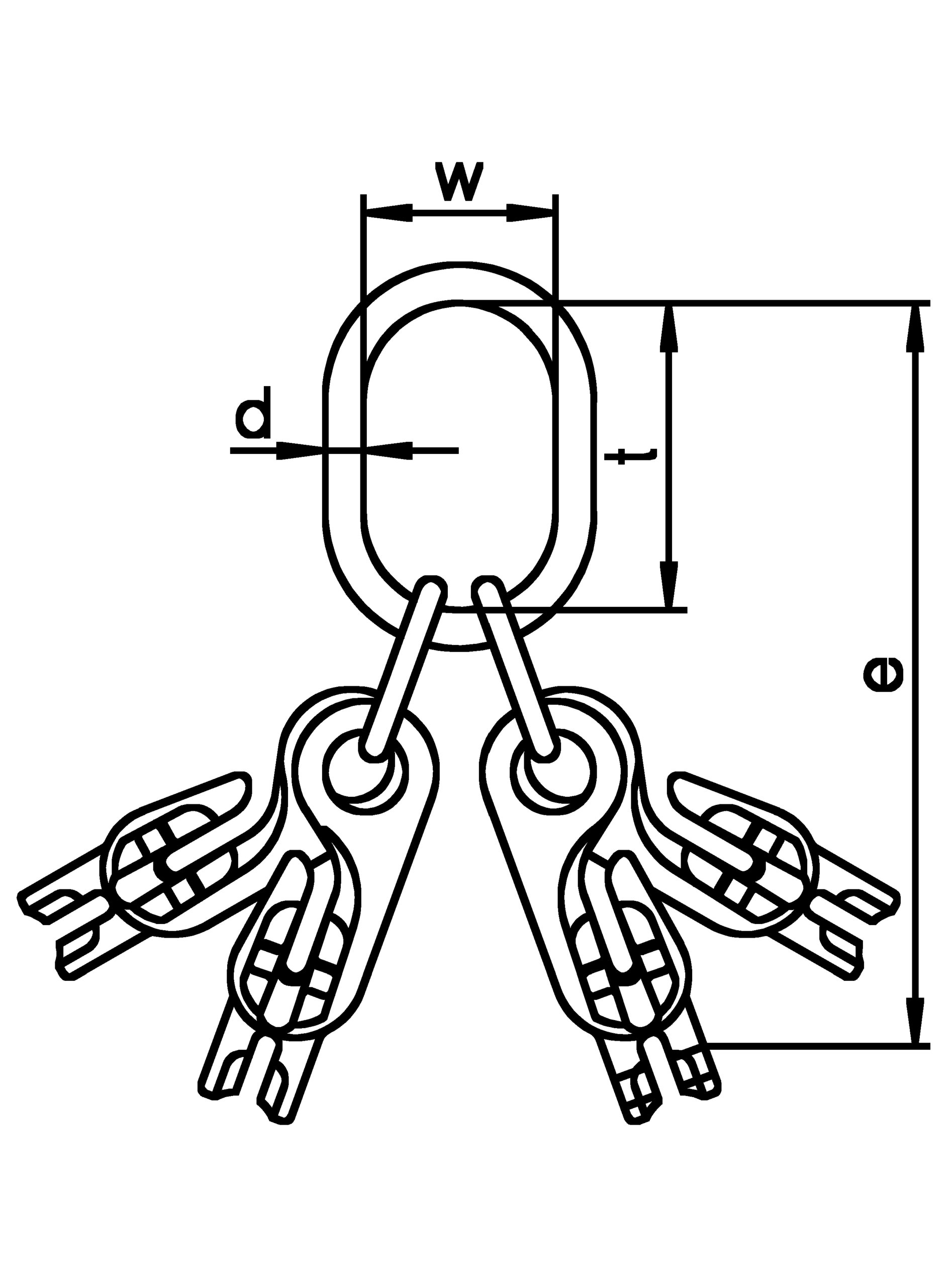

Koodi Kettinki Ø
mm
Kettinki Ø (tuuma) Soveltuu koukulle DIN 15401 WLL kg 0°-45° WLL kg 45°-60° d
mm
t
mm
w e
mm
Paino
kg
CAD
GTVK/SUN 4-7 7 9/32 10 5,000 3,550 27 190 110 368 6,45
GTVK/SUN 4-8 8 5/16 10 6,300 4,500 27 190 110 368 6,45
GTVK/SUN 4-10 10 3/8 12 10,600 7,500 30 190 110 433 11,7
GTVK/SUN 4-13 13 1/2 12 17,000 11,800 38 275 150 616 23,84
GTVK/SUN 4-16 16 5/8 12 25,600 18,300 38 275 150 658 36,16
