pewag

Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Standardin mukaan, Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, oranssi.
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

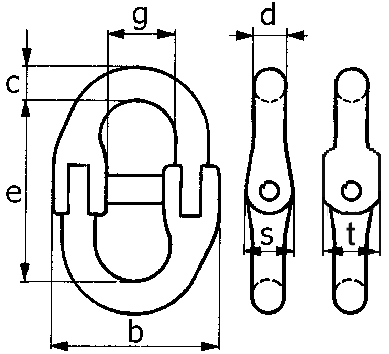

Tuotenumero Koodi WLL
ton
s (mm) e (mm) C (mm) t (mm) D
mm
B (mm) g (mm) Paino
kg
CAD
11.0604757 CW 5 1 9 38 7 12 7 34 13 0,06
11.0604457 CW 6 1,4 11 44 8 13 8 39 14 0,08
11.0602823 CW 7 1,9 13 53 10 16 9 46 17 0,14
11.0689347 CW 8 2,5 14 62 12 20 10 55 19 0,24
11.0689340 CW 10 4 18 72 15 22 13 64 24 0,42
11.0602693 CW 13 6,7 22 88 20 26 17 79 28 0,85
11.0690112 CW 16 10 29 112 24 35 24 105 34 1,9
11.0690085 CW 19/20 16 35 126 32 45 25 123 42 3,1
11.0690041 CW 22 19 39 157 36 46 26 148 51 4,6
11.0670817 CW 26 26,5 46 190 40 49 30 175 60 6,8
11.0689023 CW 32 40 56 206 47 63 35 216 80 11,2
