Tyyppi: CSY-176
Kuormitustaulukko

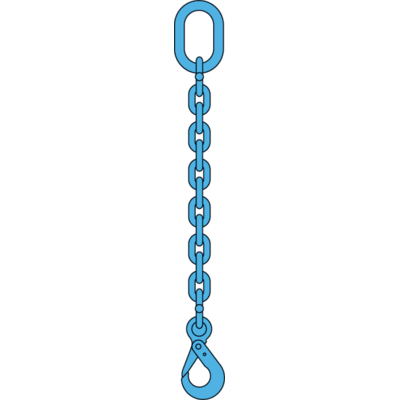

Rakenne: Toisessa päässä nostorengas ja toisessa haarukkaliittimellinen varmuuskoukku.
Koko: Ø 7-13 mm.
Tyyppi: CSY-176
Kuormitustaulukko
Rakenne: Toisessa päässä nostorengas ja toisessa haarukkaliittimellinen varmuuskoukku.
Koko: Ø 7-13 mm.
EN 818-4, mutta suuremmalla työkuormalla
|
Varmuuskerroin 4:1 |
Ketju Ø | 1-osaiset | 2-osaiset | 3-4-osaiset | Ei päätettä | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Suora nosto | Kiristävä nosto | U-nosto | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Suora nosto | Kiristävä nosto | U-nosto | ||
| mm | Enimmäiskuorma (WLL) tonneissa | ||||||||||
| 7 | 2,36 | 1,90 | 4,72 | 3,35 | 2,36 | 5,00 | 3,55 | 4,72 | 3,75 | 9,44 | |
| 8 | 3,00 | 2,36 | 6,00 | 4,25 | 3,00 | 6,30 | 4,50 | 6,00 | 4,75 | 12,00 | |
| 10 | 5,00 | 4,00 | 10,00 | 7,10 | 5,00 | 10,60 | 7,50 | 10,00 | 8,00 | 20,00 | |
| 13 | 8,00 | 6,30 | 16,00 | 11,20 | 8,00 | 17,00 | 11,80 | 16,00 | 12,50 | 32,00 | |
| Keroin (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Kun kiristävässä nostossa käytetään monihaaraista nostohihnaa, pienennä arvoja 20%. | |||||||||||
