Kettinkiraksi luokka 12 CSY-275

Tyyppi: CSY-275
Kuormitustaulukko

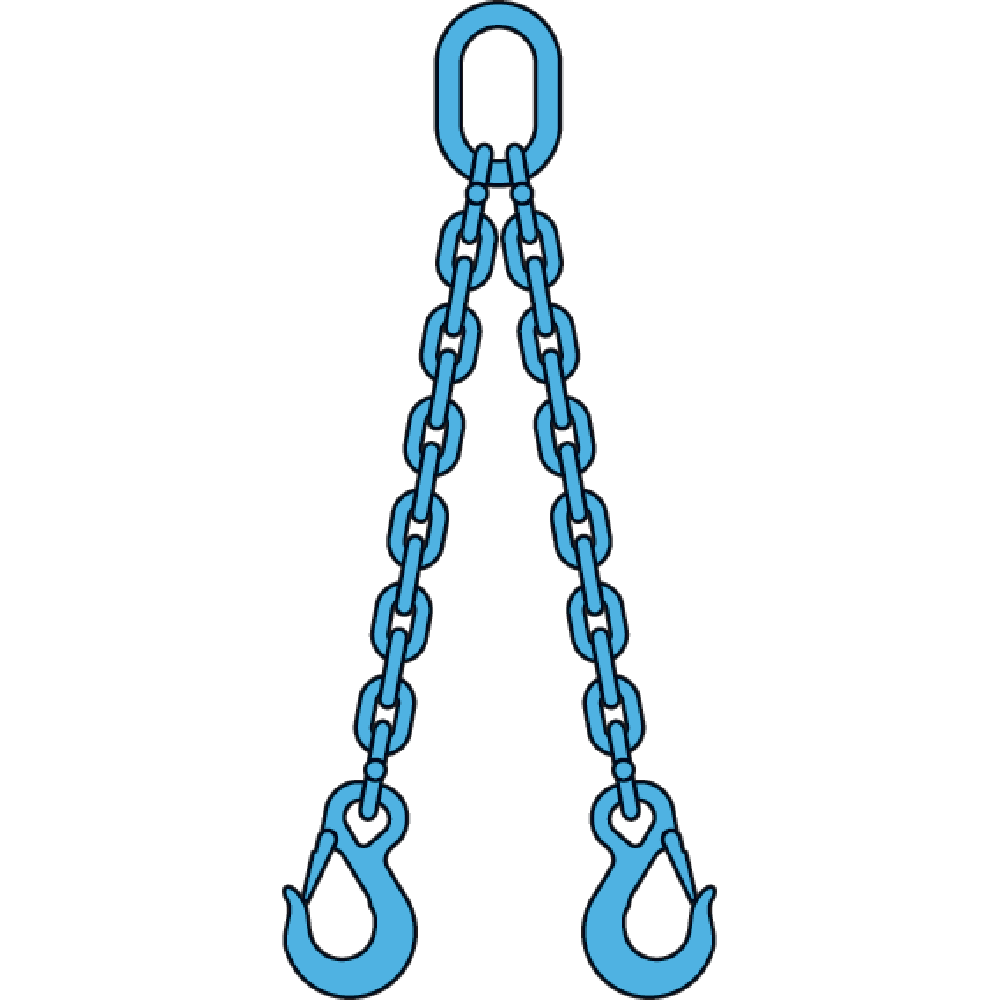

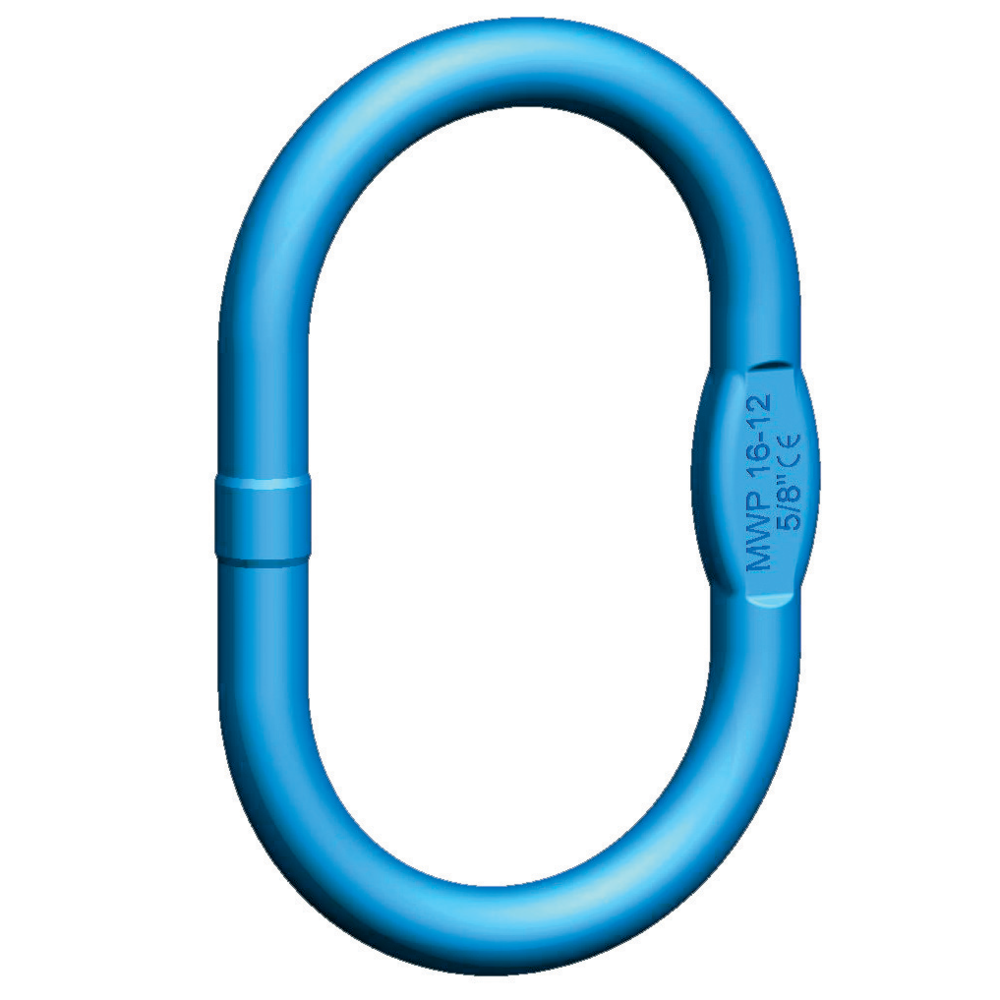

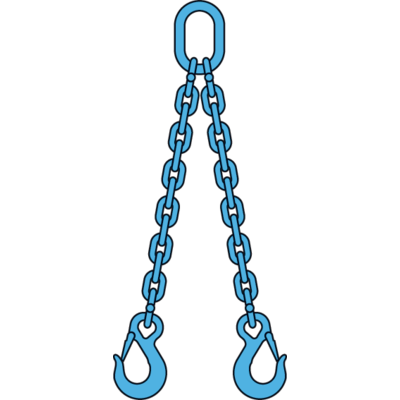

Rakenne: Toisessa päässä nostorengas ja toisessa haarukkaliittimelliset salpakoukut.
Koko: Ø 7-13 mm.

Näytä lisää

Näytä taulukko
Tuotekoodi:

Tyyppi: CSY-275
Kuormitustaulukko

Rakenne: Toisessa päässä nostorengas ja toisessa haarukkaliittimelliset salpakoukut.
Koko: Ø 7-13 mm.

  • Materiaali: Lämpökäsitelty teräs luokka 12. Lämpökäsittely kielletty.
  • Merkintä: Standardin mukaan
  • Standardi: EN 818-4
  • Varmuuskerroin: 4:1
  • Luokka: 12

Kettinkiraksit luokka 12

EN 818-4, mutta suuremmalla työkuormalla

Varmuuskerroin 4:1

Ketju Ø 1-osaiset 2-osaiset 3-4-osaiset Ei päätettä
rakt snarat u-form 2-parting-0-45 2-parting-45-60 3-parting-0-45 3-parting-45-60 andlos-rakt andlos-snarat andlos-uform
Suora nosto Kiristävä nosto U-nosto 0°−45° 45°−60° 0°−45° 45°−60° Suora nosto Kiristävä nosto U-nosto
mm Enimmäiskuorma (WLL) tonneissa
7 2,36 1,90 4,72 3,35 2,36 5,00 3,55 4,72 3,75 9,44
8 3,00 2,36 6,00 4,25 3,00 6,30 4,50 6,00 4,75 12,00
10 5,00 4,00 10,00 7,10 5,00 10,60 7,50 10,00 8,00 20,00
13 8,00 6,30 16,00 11,20 8,00 17,00 11,80 16,00 12,50 32,00
Keroin (KL) 1 0,8 2 1,4 1 2,1 1,5 2 1,6 4
