Yleistä: Nämä köysipyörät on tarkoitettu normien mukaiseen nosturi- ja hissikäyttöön sekä muuhun kevyeen käyttöön. Halkaisijasuhde noin 20 (köyden Ø x 20 = ØE), koneryhmän 1Bm vaatimusten mukaisesti.
Rakenne: Kylmämuovattu tai valssattu, vakaa ja kevyt teräsrakenne. Köyttä säästävä tasaisen sileä ura. Kuulalaakereissa on kaksinkertaiset kumitiivisteet (rakenne 2Z), joten ne ovat voiteluvapaat.

  • Materiaali: Korkealujuinen rakenneteräs.
  • Pintakäsittely: Mustapassivoitu.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

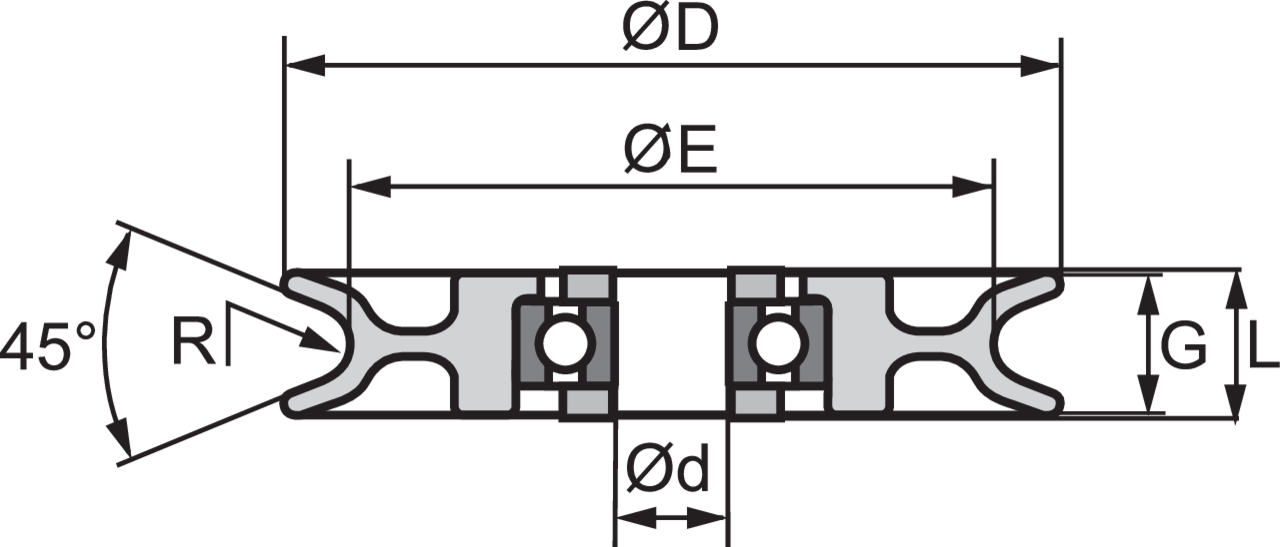

Tuotenumero Koodi Köyden Ø (mm) Laakerin tyyppi Max akselin kuorma D (mm) E (mm) G (mm) L (mm) R (mm) d (mm) CAD
02.307103 7103 3 6000-2Z 200 60 48 11 12 1,7 10
02.307104 7104 4 6201-2Z 315 80 64 13 14 2,2 12
02.307105 7105 5 6302-2Z 550 100 80 16 17 2,8 12*
02.307106 7106 6 6304-2Z 795 120 96 20 21 3,3 20
*KP7105 toimitetaan laakeriholkilla varustettuna ø12mm akselia varten.
