Elephant

Yleistä: Korkealaatuinen talja – kompakti, matala ja kevyt rakenne. Kettingin käsikäyttöpyörän suojus on muotoiltu siten, että kettinkiä voidaan ohjata kädellä myös vinossa vetoasennossa. Asbestivapaat kitkajarrut ja hammasrattaat on koteloitu – erittäin käyttövarma ja pitkäikäinen käytössä. Varustettu salpakoukuilla.
Koekuorma: 1,5 x WLL.

  • Materiaali: Nostokettinki ja koukku lämpökäsitelty teräs luokka 10.
  • Merkintä: Standardin mukaan, WLL, valmistajan tuotekoodi ja CE-merkintä.
  • Pintakäsittely: Maalattu.
  • Standardi: EN 818-7, EN 13157
  • Varmuuskerroin: 5:1

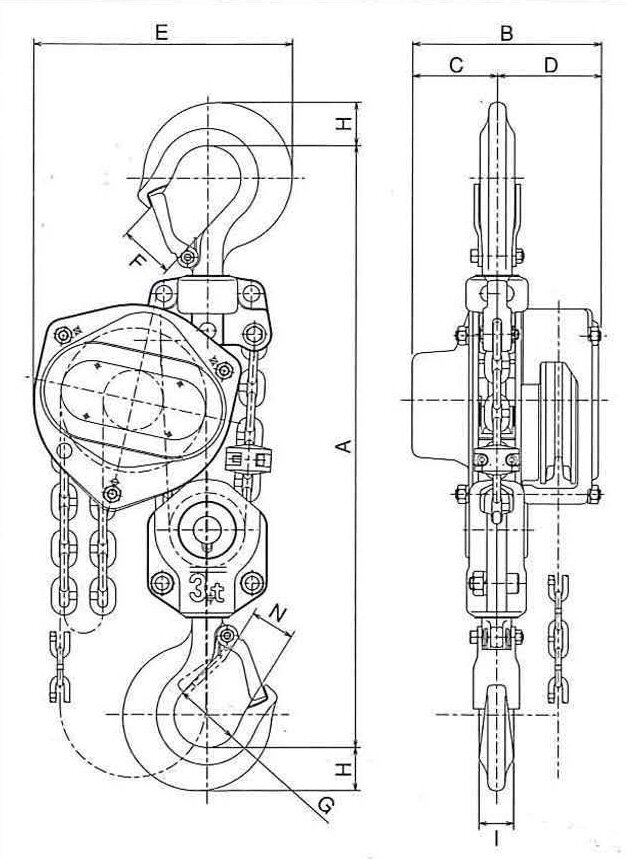

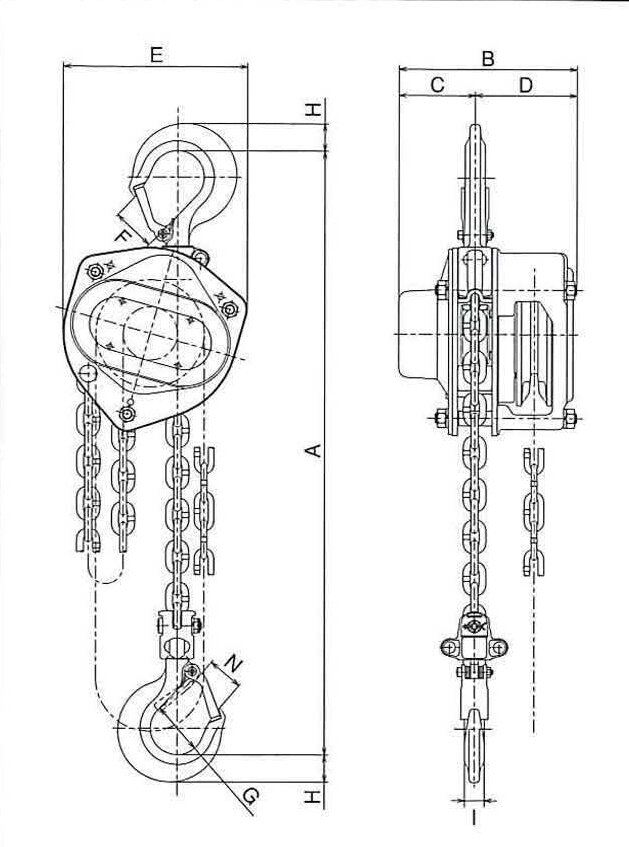

Type C21-3 - C21-5 Type C21 - 0.5 - C21 - 2
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Tuotekoodi Koodi WLL
ton
No. of load chain falls Min. distance between hooks A
mm
Täyden kuorman nostamiseen tarvittava voima
kg
Nostoketju, sisämitat
mm
Hand Chain dia x pitch
mm
Std. lift m B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
N
mm
Paino
kg
CAD
16.10C210050030 C21-0.5 0,5 1 275 26 4,3x12 4,5x23 3 131 54 77 121 30 36 17 13 24 6,1
16.10C210100030 C21-1 1 1 310 32 5,6x17 4,5x23 3 143 61 82 148 34 43 22 16 29 9,2
16.10C210200030 C21-2 2 1 384 33 7,5x21 4,5x23 3 164 75 89 193 42 53 29 22 34 16,7
16.10C210300030 C21-3 3 2 480 38 6,5x19 4,5x23 3 152 68 84 209 44 53 35 28 36 19,4
16.10C210500030 C21-5 5 3 555 34 7,5x21 4,5x23 3 164 75 89 297 58 70 46 34 47 33,9
