KWB

Koekuorma: 2,5 x WLL

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, violetti.
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

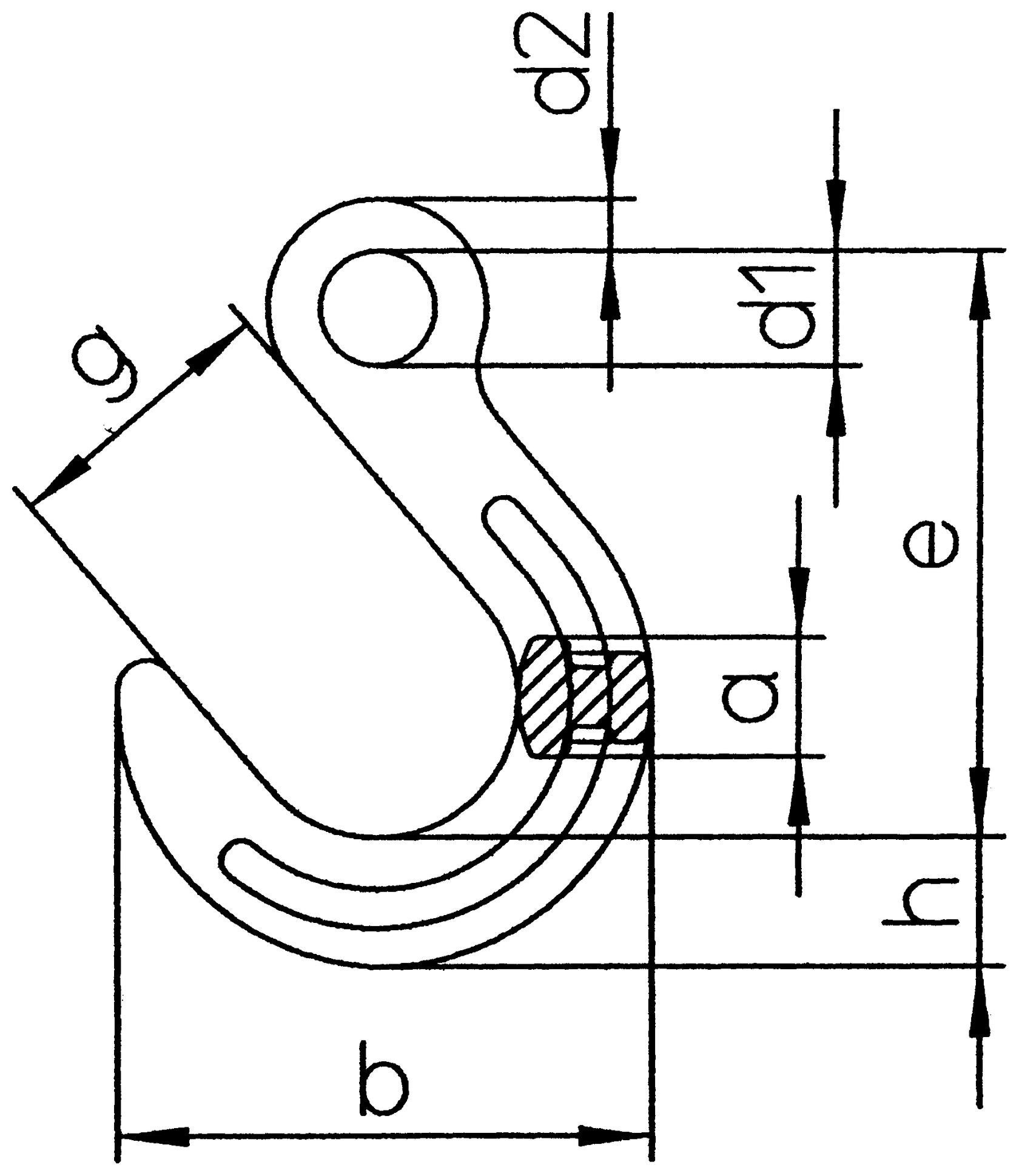

Tuotekoodi Koodi WLL
ton
A
mm
B
mm
D1
mm
D2
mm
e
mm
g
mm
h
mm
Paino
kg
CAD
11.1169963 GH/S-7/8-10 2,5 25 118 24 11 131 64 29 0,92
11.116996 GH/S-10-10 4 32 143 31 14 158 76 35 1,8
11.1169961 GH/S-13-10 6,7 40 170 39 17 190 89 42 2,8
11.1169962 GH/S-16-10 10 46 200 47 22 224 102 50 5
11.1169959 GH/S-19/20-10 16 54 231 56 28 260 114 61 7,6











Download CAD
