KWB

Koekuorma: 2,5 x WLL

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Standardin mukaan, CE-merkintä, Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, violetti.
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

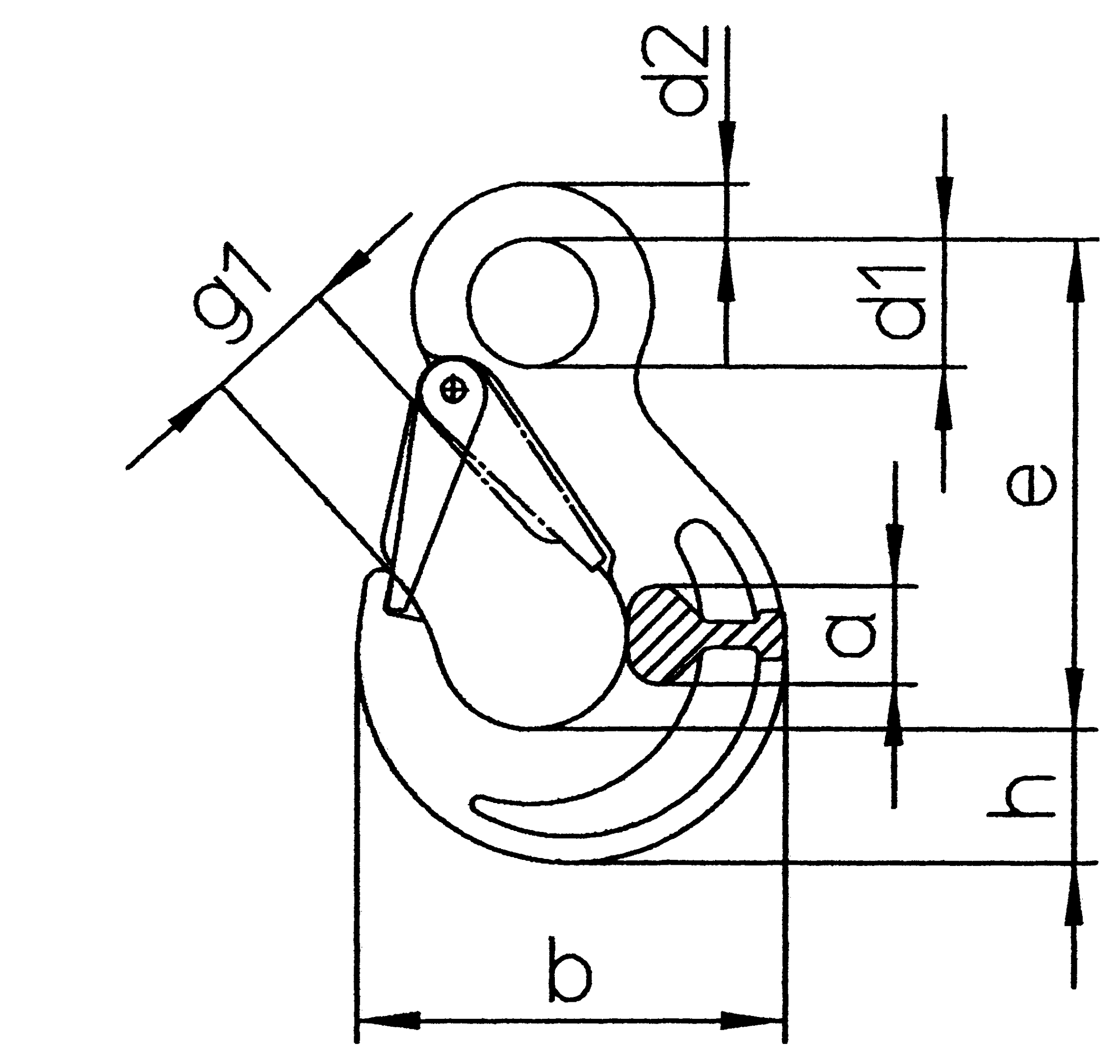

Tuotekoodi Koodi WLL
ton
e
mm
h
mm
a
mm
d1
mm
d2
mm
g1
mm
b
mm
Paino
kg
CAD
11.1169952 HS/S-6-10 1,4 85 21 17 20 10 19 68 0,3
11.1169958 HS/S-7/8-10 2,5 106 27 19 25 11 26 88 0,5
11.1169953 HS/S-10-10 4 131 33 26 34 16 31 109 1,1
11.1169954 HS/S-13-10 6,7 164 44 33 43 19 39 134 2,2
11.1169955 HS/S-16-10 10 183 50 40 50 25 45 155 3,5
11.1169950 HS/S-19/20-10 16 205 55 48 55 27 53 178 5,8
11.1169956 HS/S-22-10 19 225 62 50 60 29 62 196 8
11.1113409 HS/S-26-10 26,5 259 75 70 70 37 73 235 13,4
