KWB

Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Pintakäsittely: Maalattu, violetti.
  • Huomautus: Ei voi pyörittää kuormitettuna.
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

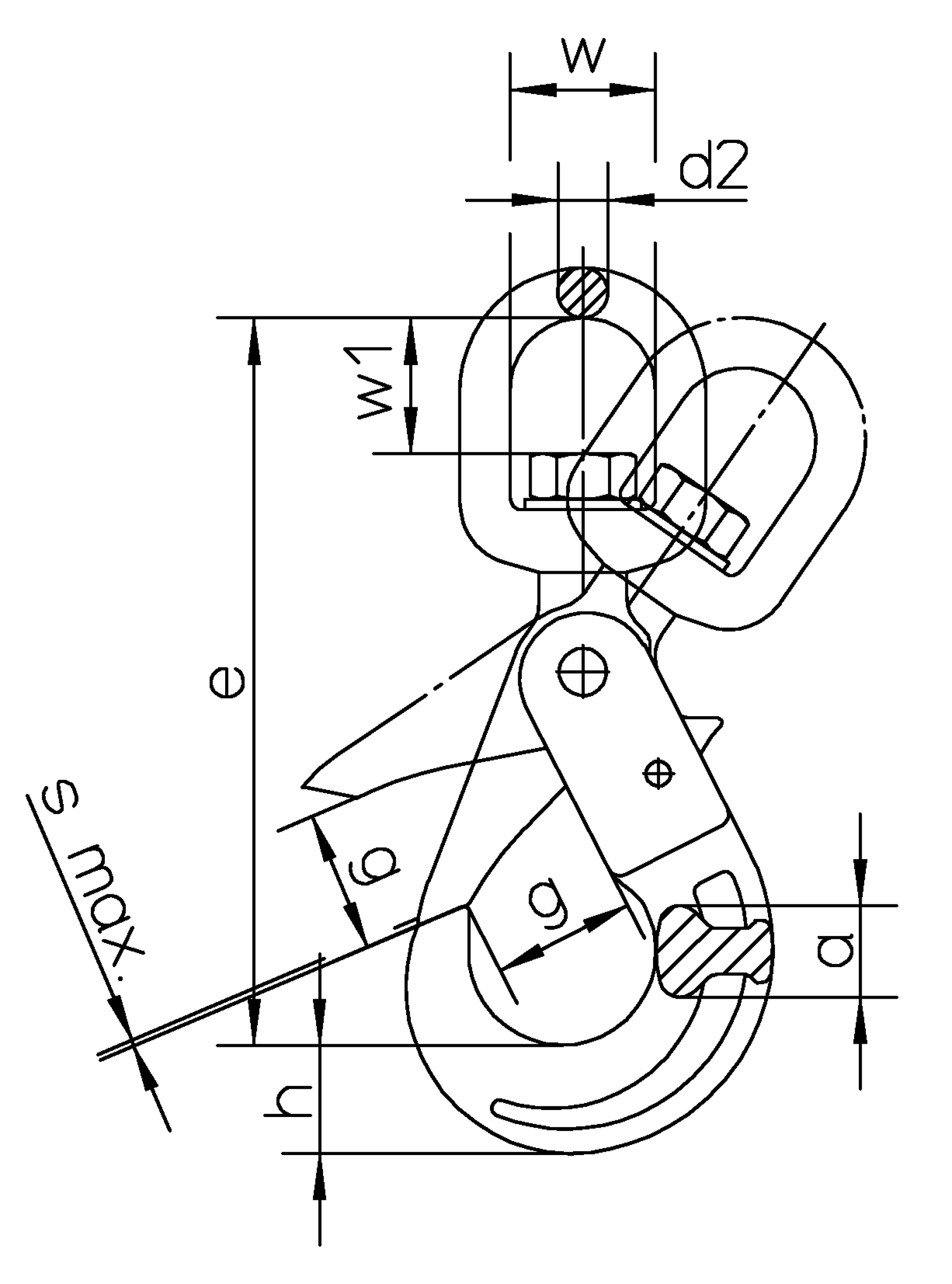

Tuotenumero Koodi WLL
ton
W
mm
w1 mm A
mm
D2
mm
e (mm) g (mm) h (mm) s max
mm
Paino
kg
CAD
11.1613747 WSB/S-5/6-10 1,4 35 35 16 13 160 28 20 1 0,6
11.1613752 WSB/S-7/8-10 2,5 35 35 20 13 181 34 26 1 1,1
11.1613753 WSB/S-10-10 4 42 40 25 16 218 45 30 1 2
11.1613754 WSB/S-13-10 6,7 49 47 34 20 269 52 40 2 4
11.1613757 WSB/S-16-10 10 60 60 35 24 319 60 50 2 6,8
