pewag

Yleistä: pewag PLGW-PSA ankkurointipiste on tarkoitettu putoamissuojainten kiinnityspisteeksi
Perusmalli kiinnitetään kuusiokoloavaimella.
Lukittavassa mallissa on patentoitu kiinnityssysteemi ja se voidaan kiinnittää ja irrottaa ilman työkaluja.

  • Materiaali: Lämpökäsitelty teräs luokka 10.
  • Merkintä: Standardin mukaan, WLL, kierteen pituus, sallittu henkilömäärä ja yksilöllinen sarjanumero.
  • Pintakäsittely: Maalattu, oranssi.
  • Standardi: EN 795
  • Varmuuskerroin: 5:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

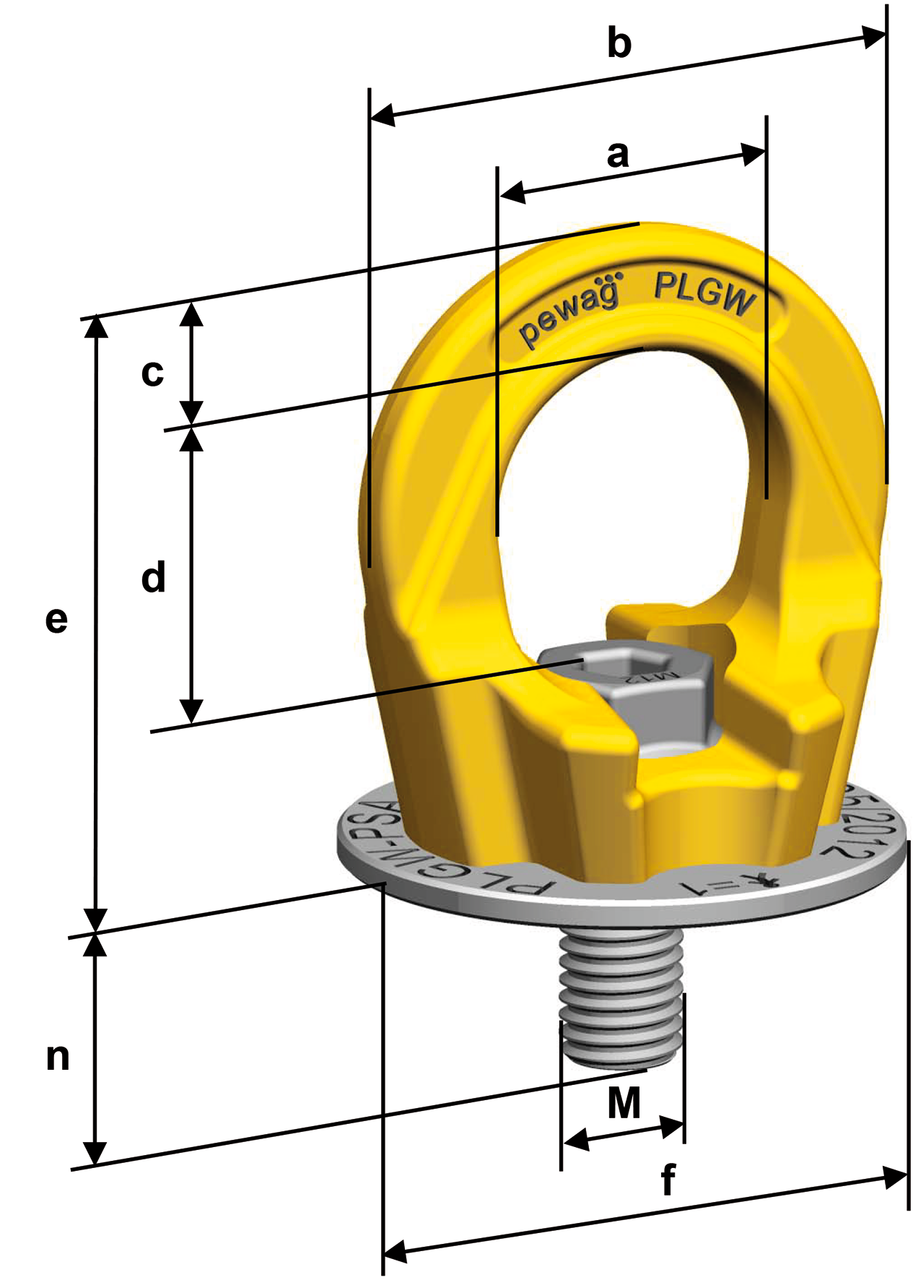

Tuotekoodi Koodi Koko Malli n
mm
n max.
mm
Henkilömäärä A
mm
B
mm
C
mm
D
mm
e
mm
f
mm
Paino
kg
CAD
19.0960928 PLGW PSA M12 M12 Supreme 20 160 1 30 55 12 32 63 55 0,31
19.0961066 PLGW PSA M12 M12 Basic 20 160 1 30 55 12 32 63 55 0,31
19.0960929 PLGW PSA M16 M16 Supreme 25 160 2 35 64 14 36 70 62 0,48
19.0961067 PLGW PSA M16 M16 Basic 25 160 2 35 64 14 36 70 62 0,48
19.0960927 PLGW PSA M20 M20 Supreme 30 160 2 40 69 16 41 70 66 0,63
19.0961069 PLGW PSA M20 M20 Basic 30 160 2 40 69 16 41 78 66 0,63
