JDT Theile

Edut:

  • Kompakti muotoilu
  • Suojattu neljä kertaa rikkoutumiselta

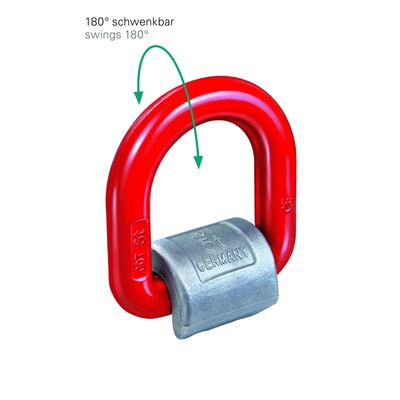

  • D-linkki kääntyy 180 °
  • Hitsattava kahva materiaalista S355JR standardin EN 10025 mukaan
  • Materiaali: Lämpökäsitelty teräs, luokka 8. Hitsauspalan materiaali S355JR standardin EN 10025 mukaan.
  • Merkintä:  Valmistajan tuotekoodi ja WLL.
  • Pintakäsittely:  Maalattu, punainen.
  • Varmuuskerroin: 4:1.
  • Luokka: 8
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

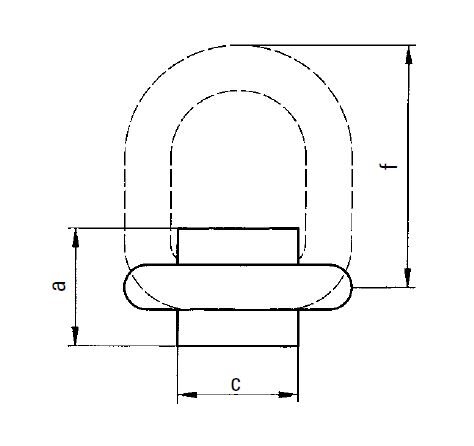

Tuotekoodi Koodi a
mm
b
mm
c
mm
ø d
mm
e
mm
f
mm
l
mm
Paino
kg
CAD
11.410381701000 TAPS 1 32 38 32 13 25 70 42 0,32 -
11.410381702000 TAPS 2 34 40 34 14 26 72 42 0,33 -
11.410381703000 TAPS 3 47 56 50 18 36 92 54 0,84 -
11.410381705000 TAPS 5 55 67 60 22 46 111 63 1,56 -
11.410381708000 TAPS 8 68 80 68 26 54 127 68 2,62 -
11.410380415000 TAPS 15 82 125 100 30 60 190 120 5,4 -
11.410380420000 TAPS 20 125 150 125 46 90 254 155 16 -
11.410380425000 TAPS 25 135 170 140 52 100 288 175 22,8 -
11.410380430000 TAPS 30 155 200 170 56 110 334 210 32,3 -
11.410380435000 TAPS 35 170 200 170 56 120 346 210 34,7 -
11.410380440000 TAPS 40 180 210 185 62 130 363 220 45,2 -
11.410380445000 TAPS 50 190 230 195 73 135 395 235 56,5 -
11.410380463000 TAPS 63 190 230 195 73 135 395 235 56,5 -

Download CAD

Description

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...
  WLL (ton)

TAPS-1 1.12 1.6 1.5
TAPS-2 2 3 2.8
TAPS-3 3.15 4.75 4.25
TAPS-5 5.3 8 7.1
TAPS-8 8 11.8 11.2
TAPS-15 15 22.4 21.2
