pewag

Lyhythahloinen haponkestävä nostoketju

Yleistä: Nostoon.
Koekuorma: 60% murtokuormasta.

  • Materiaali: Haponkestävä teräs AISI 316, luokka 6.
  • Merkintä: Standardin mukaan, Vähintään yhdessä lenkissä metriä kohti luokkamerkintä 6.
  • Standardi: EN 818-2
  • Varmuuskerroin: 4:1
  • Luokka: 6
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

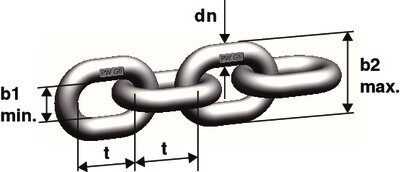

Tuotekoodi Ketju
mm
WLL
ton
Vähimmäismurtokuorma
kN
Sisäleveys b1 min
mm
Ulkoleveys b2 max.
mm
t
mm
Paino
kg/m
CAD
11.6337931 4 0,4 16 5,8 14,8 12 0,4
11.6338094 5 0,63 25 7,5 18,5 15,1 0,61
11.6338110 6 0,9 37,5 8 21,5 18 0,88
11.6338113 7 1,25 50 9,5 25,2 21 1,19
11.6338116 8 1,6 63 10,8 28,6 24 1,53
11.6339568 10 2,5 100 13,5 36,0 30 2,4
11.6339904 13 4,25 170 17,5 46,8 39 4,05
11.6340205 16 6,3 250 21,5 57,6 48 6
11.6383501 20 8 314 27 72 60 9,29 -
11.6392200 26 12 471 35 93,6 78 16,2 -
20 mm LK 5
26 mm LK 4+
