Ropeblock

Rakenne: Haarukka-haarukka. Saatavana myös muilla päätteillä. Sisältää lukitusmutterit.
Koekuorma: 2 x WLL

  • Materiaali: Rakenneteräs.
  • Merkintä: WLL .
  • Pintakäsittely: Maalattu, saatavana myös galvanoituna.
  • Varoitus: Vanttiruuvien pituutta ei saa säätää kuormitettuna.
  • Varmuuskerroin: 5:1
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

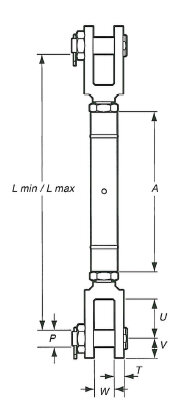

Tuotekoodi WLL
ton
Säätövara
mm
Kierre L min.
mm
L max.
mm
A
mm
P
mm
U
mm
V
mm
W
mm
T
mm
Paino
kg
CAD
11.50410016011 1,6 167 22 X 5 398 565 240 20 55 22,5 23 11 3
11.50410020011 2 181 24 X 5 422 603 260 22 58 25 26 12 4
11.50410025011 2,5 215 28 X 5 512 727 280 24 73 27,5 30 12 6
11.50410031011 3,1 225 30 X 6 543 768 300 27 80 30 32 15 8
11.50410040011 4 232 32 X 6 584 816 320 30 86 32,5 35 15 10
11.50410050011 5 242 36 X 6 612 854 340 36 93 37,5 40 20 15
11.50410063011 6,3 270 44 X 7 701 971 380 39 108 42,5 45 20 20
11.50410080011 8 296 48 X 8 755 1 051 420 45 112 47,5 50 25 28
11.50410100011 10 306 52 X 8 798 1 104 460 48 115 55 60 25 35
11.50410126011 12,6 352 55 X 9 862 1 214 500 52 122 60 65 30 47
11.50410160011 16 366 65 X 10 944 1 310 540 60 130 65 70 30 62
11.50410200011 20 380 70 X 10 1 042 1 422 580 68 145 70 75 35 85
11.50410250011 25 402 75 X 10 1 126 1 528 620 72 160 75 80 35 100
11.50410315011 31,5 438 80 X 10 1 192 1 630 660 80 170 85 90 40 130
11.50410400011 40 464 90 X 10 1 280 1 744 695 90 190 92 100 45 175
11.50410500011 50 520 100 x 10 1 390 1 910 770 100 205 105 110 50 236
11.50410630011 63 564 110 X 10 1 526 2 090 855 110 220 112 120 60 325
11.50410800011 80 630 120 X 10 1 653 2 283 920 125 235 127 140 70 452
11.50411000011 100 720 130 X 10 1 748 2 468 995 140 250 142 156 70 577
11.50411250011 125 752 140 X 10 1 900 2 652 1 070 160 270 162 176 80 811
11.50411600011 160 880 160 X 10 2 090 2 970 1 220 180 290 182 200 90 1 120
