pewag

Yleistä: Nostoon.
Koekuorma: 60% murtokuormasta.

  • Materiaali: Haponkestävä teräs AISI 316, luokka 6.
  • Merkintä: Vähintään yhdessä lenkissä metriä kohti luokkamerkintä 6.
  • Varmuuskerroin: 4:1.
  • Luokka: 6
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Tuotenumero Koodi WLL (t)
ton

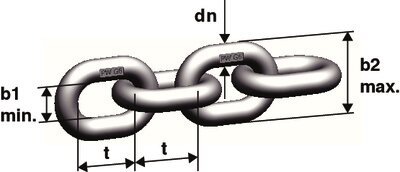

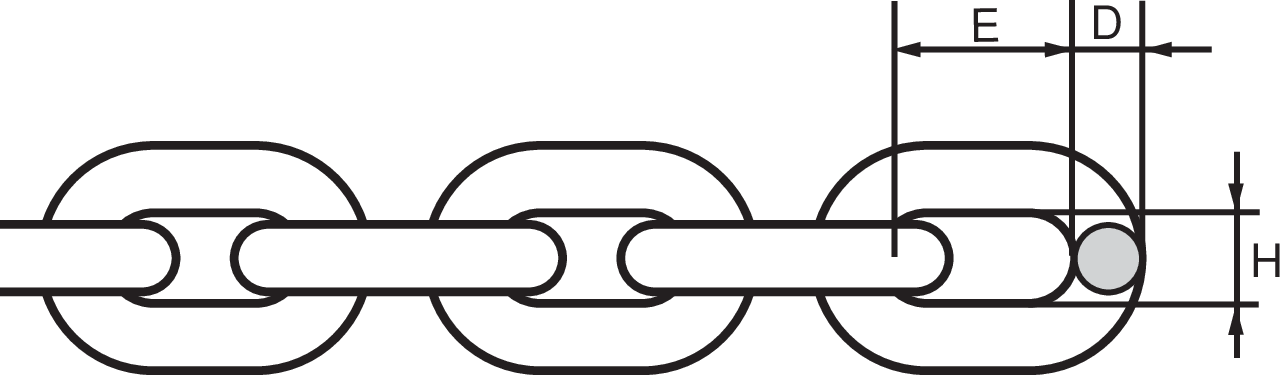

Vähimmäismurtokuorma (kN) MBL ton Halkaisija dn Ulkoleveys max (mm) Sisäleveys min Paino kg/m E
mm
H
mm
CAD
11.6337931 WOX 4-6 0,4 16 1,6 4 14,8 5,8 0,40 12 6,2
11.6338094 WOX 5-6 0,63 25 2,6 5 18,5 7,5 0,61 15 7,5
11.6338110 WOX 6-6 0,9 37,5 3,8 6 21,5 8 0,88 18 8,7
11.6338113 WOX 7-6 1,25 50 5,1 7 25,2 9,5 1,19 21 9,5
11.6338116 WOX 8-6 1,6 63 6,4 8 28,6 10,8 1,53 24 10,8
11.6339568 WOX 10-6 2,5 100 10,2 10 36,0 13,5 2,40 30 13,5
11.6339904 WOX 13-6 4,25 170 17,3 13 46,8 17,5 4,05 39 17,5
11.6340205 WOX 16-6 6,3 250 25,5 16 57,6 21,5 6,00 48 21,5
11.6383501 WOX 20-5* 8 314 32 20 72 27 9,29 60 27
11.6392200 WOX 26-4+** 12 471 48 26 93,6 35 16,20 78 35
20 mm LK 5
26 mm LK 4+
