Ropeblock

Rakenne: Taottu haarukkapääte, liitetään teräsköyteen valuliitoksella.
Toimitetaan täydellisenä, pultilla ja saksisokalla varustettuna.
Pintakäsittely: Sinkitty.

Huomautus: Väliin jäävälle köyden halkaisijalle valitaan lähinnä seuraava suurempi päätekoko.

VAROITUS! Tarkista haarukkapäätteen ja käytössä olevan köyden vähimmäismurtokuormat.

Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

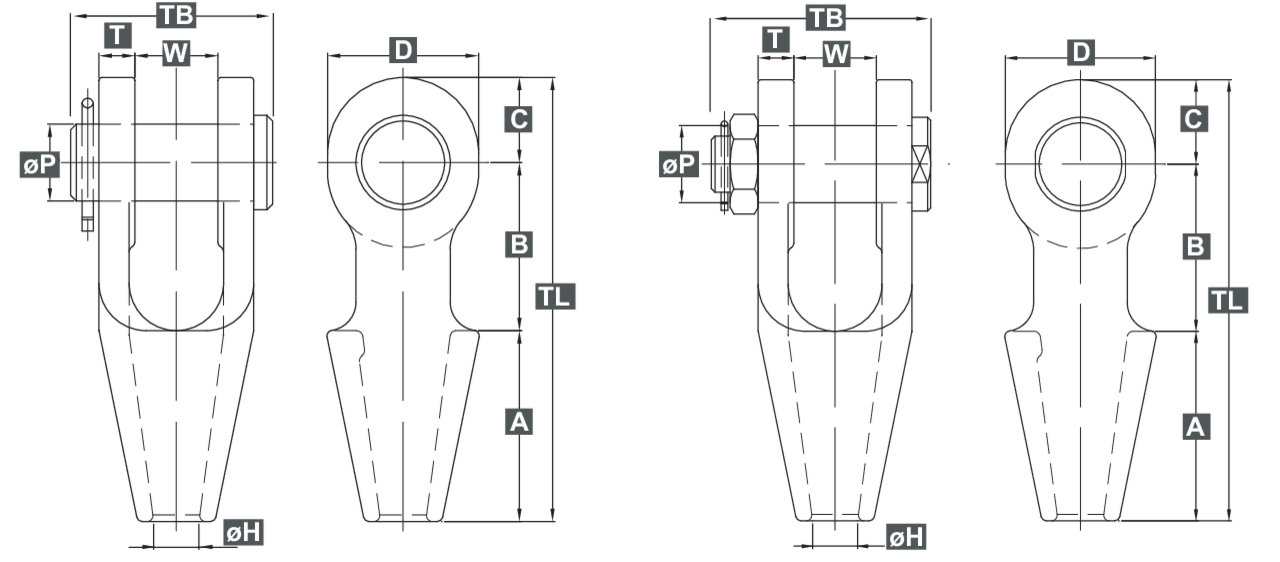

Tuotekoodi Koodi MBL
ton
Köyden Ø
mm
Harus Ø
mm
A
mm
B
mm
C
mm
D
mm
Ø H
mm
Ø P
mm
T
mm
TL
mm
TB
mm
W
mm
Paino
kg
CAD
10.10OSS196P.GAL OSS 196 P 8 6-7 50 40 19 34 9 16 9 109 51 19 0,4
10.10OSS197P.GAL OSS 197 P 12 8-10 57 45 22 42 13 20 11 124 63 21 0,8
10.10OSS198P.GAL OSS 198 P 20 11-13 64 51 27 50 15 25 12 142 67 25 1
10.10OSS199P.GAL OSS 199 P 25 14-16 13 76 63 32 58 18 30 14 171 85 32 1,8
10.10OSS100P.GAL OSS 100 P 40 18-19 14-16 89 76 40 70 22 35 16 205 95 38 3,2
10.10OSS104P OSS 104 P 55 20-22 18-19 101 89 45 80 25 41 19 235 110 44 4,6
10.10OSS108P OSS 108 P 75 23-26 20-22 114 101 60 104 29 51 22 275 128 51 8
10.10OSS111P OSS 111 P 90 27-30 23-26 127 114 65 114 33 57 25 306 142 57 11
10.10OSS115P OSS 115 P 125 31-36 27-28 139 127 72 126 39 63 28 338 155 63 15
10.10OSS118P OSS 118 P 150 37-39 30-32 152 162 80 142 42 70 30 394 177 76 22
10.10OSS120P OSS 120 P 170 40-42 33-35 165 165 88 156 45 76 33 418 187 76 27
10.10OSS125P OSS 125 P 225 43-48 36-40 191 178 100 176 52 89 39 469 215 89 41
10.10OSS128P OSS 128 P 280 49-54 42-45 216 228 108 194 59 95 45 552 244 101 60
10.10OSS130P OSS 130 P 360 55-60 46-48 229 254 120 210 64 108 53 603 275 113 88
10.10OSS132P OSS 132 P 425 61-68 50-54 248 273 133 236 75 121 60 654 300 127 118
10.10OSS135P OSS 135 P 460 69-75 56-62 279 279 138 240 81 127 73 696 335 133 155
10.10OSS138P OSS 138 P 560 76-80 64-67 305 286 146 252 88 133 76 737 355 146 186
10.10OSS140P OSS 140 P 625 81-86 69-76 330 298 160 290 92 140 79 788 375 159 227
10.10OSS142P OSS 142 P 720 87-93 78-86 356 318 178 320 99 152 83 852 400 171 283
10.10OSS144P OSS 144 P 875 94-102 88-96 381 343 190 350 108 178 89 914 435 191 374
10.10OSS146P OSS 146 P 1 200 108-115 98-110 450 480 215 400 129 195 100 1 145 465 205 539
10.10OSS150P OSS 150 P 1 400 120-130 112-124 500 500 250 450 147 220 110 1 250 525 225 761
10.10OSS155P OSS 155 P 1 600 135-140 125-132 540 497 263 480 157 240 140 1 300 590 230 1 067
10.10OSS160P OSS 160 P 2 000 142-153 133-143 585 505 275 500 171 255 140 1 365 610 250 1 172
10.10OSS165P OSS 165 P 2 220 154-165 144-154 630 530 300 550 185 275 150 1 460 640 260 1 441
