Yleistä: POWERTEX käsikäyttöinen siirtovaunu. Kompakti ja matala rakenne, pieni omapaino, tukeva teräsrunko. Mekaaniset stopparit estävät vaunun putoamisen palkista. Sopii useimmille palkkityypeille ja useimpien käsi- ja sähkötaljojen ripustukseen. Kuulalaakeroidut pyörät.
Testikuorma: WLL x 1,5.

  • Merkintä: Standardin mukaan, WLL, CE ja sarjanumero.
  • Pintakäsittely: Maalattu, musta.
  • Standardi: EN 13157
  • Varmuuskerroin: 4:1.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

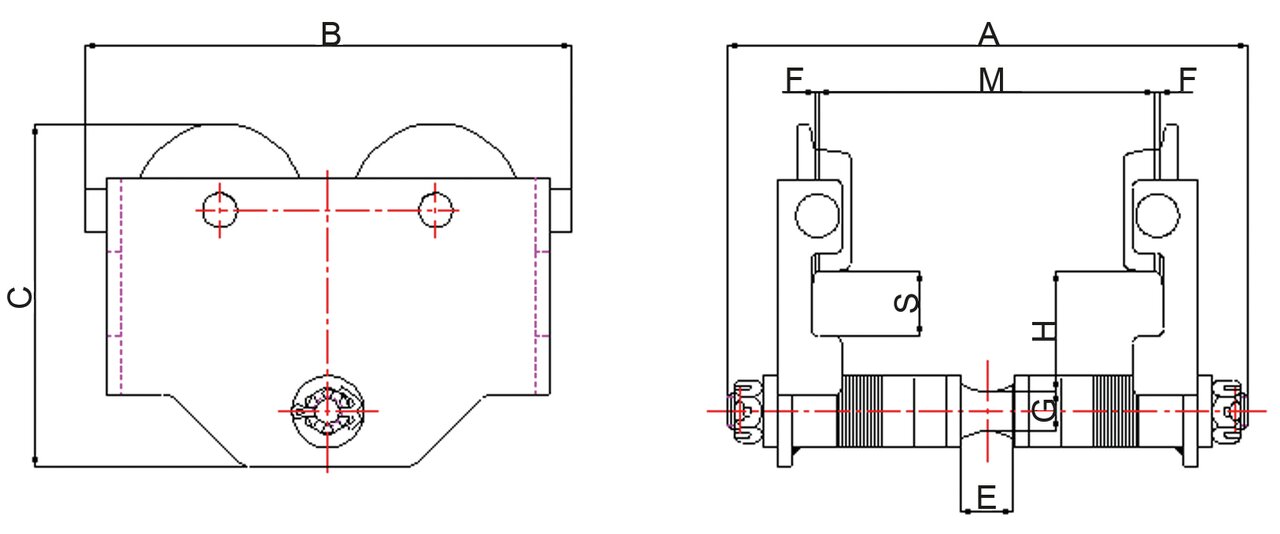

Tuotenumero WLL
ton
Pyörä Ø ulko/sisä (mm) Min toimintasäde (m) M
mm
A
mm
B
mm
C
mm
D
mm
H
mm
S
mm
E
mm
G
mm
F
mm
Paino
kg
CAD
16.05PPTS1005 0,5 79/55 0,8 50-180 267 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 6
16.05PPTS1010 1 96,2/68 1 66-188 289 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PPTS1020 2 108,2/80 1,1 88-200 318 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 18
16.05PPTS1030 3 131,3/100 1,3 100-205 345 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 30
16.05PPTS1050 5 143,7/110 1,4 114-212 364 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 44

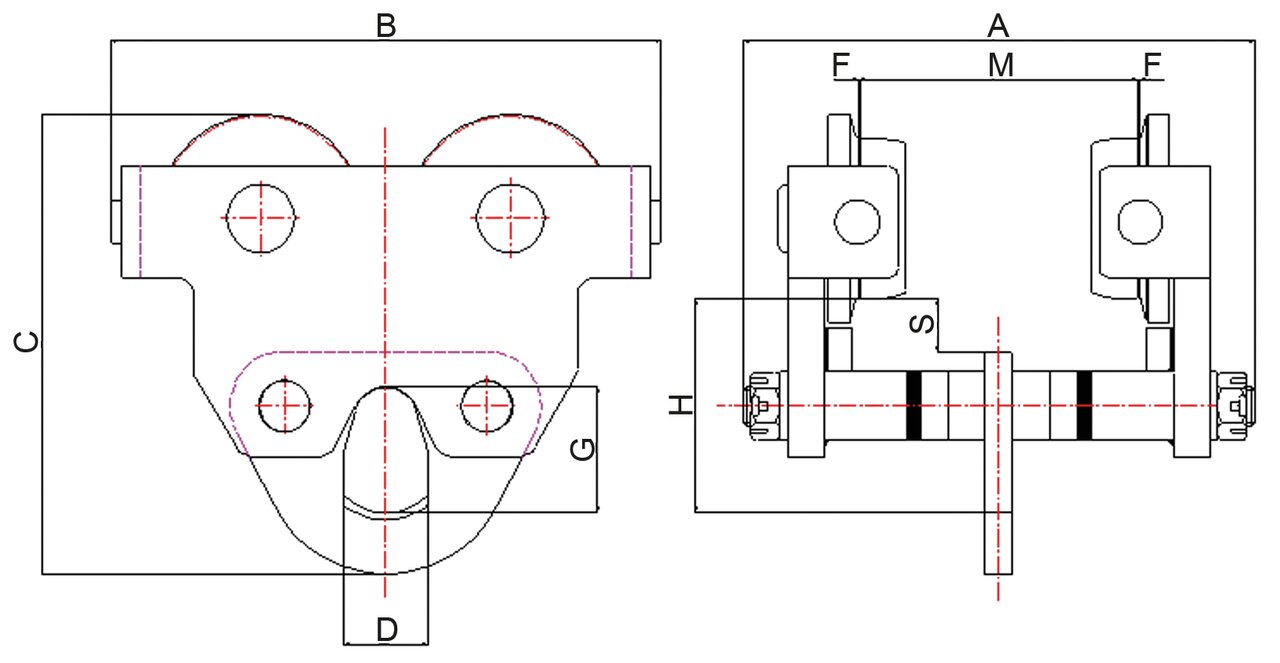

16.05PPTS1100 10 177,45/136 2,0 124-203 380 490 395 72 189 45 - 112 2-3.5 86
