Powertex
  • Cr6+ Free

POWERTEX PPT-S2 on laadukas ja kestävä matalarakenteinen siirtovaunu joka on helppo asentaa sekä pysty- että vaakapalkkeihin. Vaunua voi käyttää laipallisissa I-teräspalkeissa (IPE, HEA tai HEB) tai kaltevalaippaisissa palkeissa (INP-palkki).

Korkealaatuisten metallipyörien ja laakereiden ansiosta vaunu on helposti liikutettavissa palkissa vetämällä tai työntämällä.

Ominaisuudet:

  • Turvallisuus - Kaikki POWERTEX siirtovaunut ovat testattuja 1,5 x WLL. Mekaaniset integroidut pysäyttimet estävät suistumisen.
  • Varusteltu liitoslevyllä josta kiinnityksen saa tehtyä suoraan tai nostolaitteen koukkuun. Liitoslevy on käännettävissä 90 astetta, joka mahdollistaa suoran kiinnityksen POWERTEX S2 taljaan ilman välikappaletta.
  • Kumipuskurit vaimentavat raiteen päätyyn kohdistuvat iskut.
  • Varusteltu RFID-tunnisteella joka mahdollistaa tuotteen nopean tunnistamisen ja huollon.
  • Merkitty Qr-koodilla jotta käyttöoppaat ovat aina helposti saatavilla.
  • PPT-S2 on helppo asentaa ja irrottaa vaakapalkeista.
  • Kolmiosainen muotoilu tekee asennuksesta nopean ja ergonomisen.
  • Akselin saa helposti lukittua lukkolaatalla.
  • Rengasakselit ovat robottihitsatut laadukkaiden hitsaussaumojen varmistamiseksi.
  • Isot metallipyörät kaksipuolisilla tiivistetyillä laakereilla eivät vaadi huoltamista.
  • Kestävästi viimeistelty pulverimaalatuin sivupaneelein.
  • Sopii käytettäväksi useimmissa palkkiprofiileissa ja nostolaitemerkeissä.
  • Pidemmät akselit leveämmille palkeille ovat toimitettavissa varastosta Euroopasta.
  • Voidaan muuttaa Blackline-versioksi korvaamalla kiiltävä nimilaatta mukana tulevalla harmaalla laatalla.

Blackline BT tuotteet soveltuvat myös teattereiden ja viihdeteollisuuden käyttöön

  • Merkintä: Standardin mukaan, CE-merkintä, Standardin mukaan, CE-merkintä, WLL, palkin leveys, sarjanumero
  • Lämpötila-alue: -10°C / +50°C.
  • Pintakäsittely: Mattamusta pulverimaalipinta
  • Standardi: EN 13157
  • Varmuuskerroin: 4:1
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

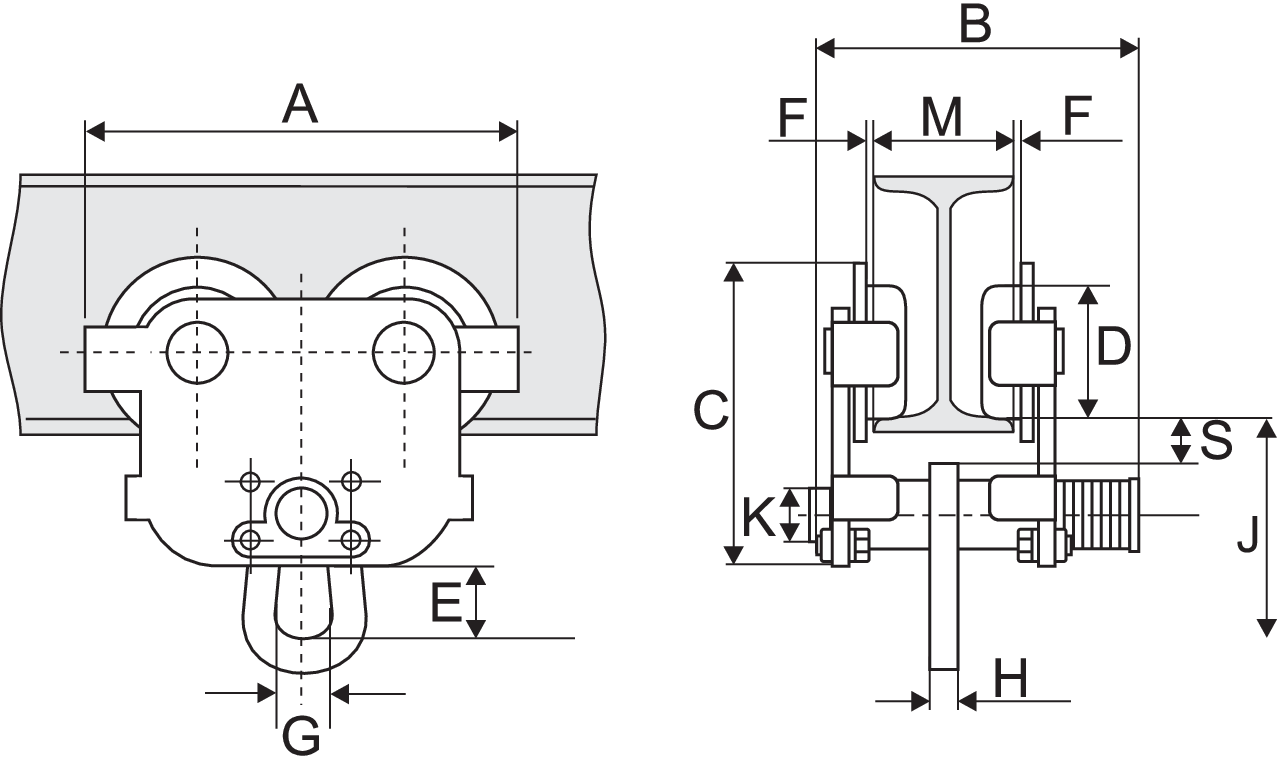

Tuotekoodi WLL
ton
Malli Flange width M
mm
Minimum radius
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S
mm
Paino
kg
CAD
16.05PPTS2005 0,5 PPT-S2 50-135 800 205 198 150 55 30 1,5 – 2 28 8 111 28 27 6,8
16.05PPTS2010 1 PPT-S2 55-140 1 000 325 246 234 100 60 2-3 49 14 177 44 29 11,2
16.05PPTS2020 2 PPT-S2 65-155 1 100 205 363 150 55 30 1,5 – 2 28 8 111 28 27 16,9
16.05PPTS2030 3 PPT-S2 90-160 1 300 270 313 174 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2050 5 PPT-S2 90-180 1 500 325 386 234 100 60 2 – 3 49 14 177 44 29 44,8

Download CAD
