Gunnebo Industries

Rakenne: Mitat standardin SMS 1577 tyyppi A mukaan.
Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 8. Lämpökäsittely kielletty.
  • Merkintä: CE-merkintä, WLL.

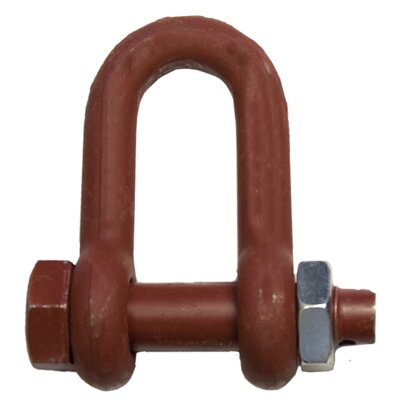

  • Pintakäsittely: Maalattu, punainen.
  • Varmuuskerroin: 4:1
  • Luokka: 8
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

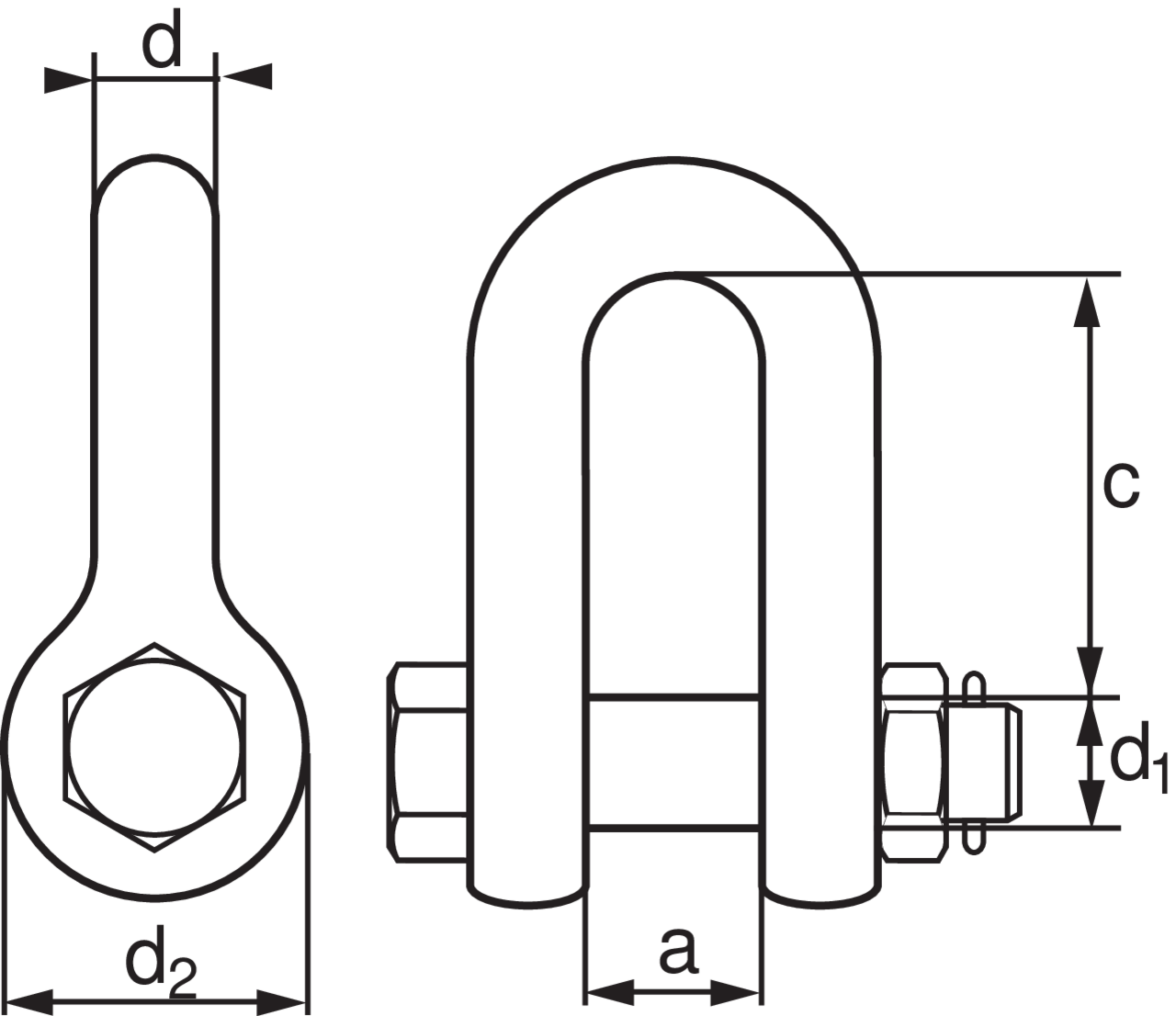

Tuotekoodi WLL
ton
Kierre
mm
A
mm
C
mm
D
mm
D2
mm
Paino
kg
CAD
11.30A831310 2 M10 15 30 8,5 20 0,1 -
11.30A831312 3,2 M12 20 39 11 28 0,2 -
11.30A831316 5,4 M16 24 52 13 33 0,4 -
11.30A831320 8 M20 28 65 16 42 0,7 -
11.30A831322 10,5 M22 30 72 18 46 0,95
11.30A831324 12,5 M24 32 78 19 50 1,3 -
11.30A831327 15,5 M27 36 86 22 55 1,75 -
11.30A831330 19 M30 40 94 25 62 2,34 -
11.30A831333 23 M33 44 103 28 68 3,2 -
11.30A831339 32 M39 48 116 32 75 4,5 -
11.30A831342 40 M42 52 129 35 82 6,7 -
