Codipro

Nostosilmukka GIGA DSS UP soveltuu nostoon kaikissa asennoissa.
Silmukka kääntyy myös kuormitettuna kuormituksen suuntaan.
Se on suunniteltu erityisesti erittäin raskaiden kuormien nostamiseen ja pyörittämiseen samanaikaisesti. Sen kaksinkertainen kääntötoiminto varmistaa täydellisen kohdistuksen hihnan kanssa.

Ominaisuudet:

  • Kääntyminen kuormituksen alla
  • Voidaan käyttää mihin tahansa raskaaseen nostoon
  • Materiaali: Korkean vetolujuuden omaava teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Pintakäsittely: Punainen maalattu
  • Standardi: EN 1677-1
    except grade/WLL
  • Varmuuskerroin: 5:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

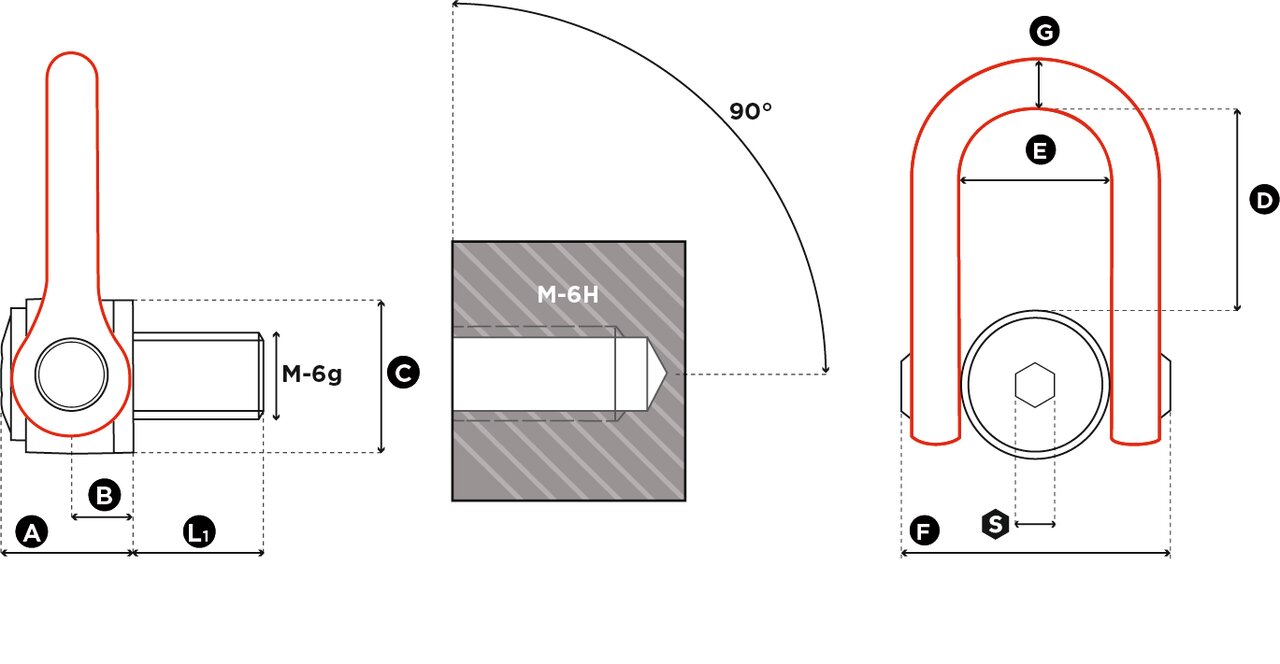

Tuotekoodi WLL
ton
Kierre Kiristysvoima
Nm
StandardL1
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Paino
kg
CAD
11.42MEGA.DSS M 64 UP 26 M 64 (x6) 600 100 36 127 64 140 195 143 278 69 42 -
11.42MEGA.DSS M 72 UP 28 M 72 (x6) 700 110 36 127 64 140 195 143 278 69 43 -
11.42MEGA.DSS M 72X4 UP 28 M 72 (x4) 700 110 36 127 64 140 195 143 278 69 43 -
11.42MEGA.DSS M 80 UP 32 M 80 (x6) 800 120 36 127 64 140 195 143 278 69 44,5
11.42MEGA.DSS M 90 UP 36 M 90 (x6) 900 135 36 127 64 140 195 143 278 69 46,5 -
11.42MEGA.DSS M 100 UP 48 M 100 (x6) 1 000 150 36 127 64 140 195 143 278 69 49 -

Download CAD
