Gunnebo Industries

Rakenne: Haarukka-haarukka. Sisältää lukitusmutterit.
Koekuorma: Koekuormitus pyydettäessä.

  • Materiaali: Haponkestävä teräs AISI 316.
  • Pintakäsittely: Kiillotettu.
  • Huomautus: Erikoistilauksesta vanttiruuvit voidaan varustaa kiertoliikkeen rajoittimella (LD-varmistus).
  • Varoitus: Jos vanttiruuveja käytetään nostoon, ne on koekuormitettava. Vanttiruuvien pituutta ei saa säätää kuormitettuna.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

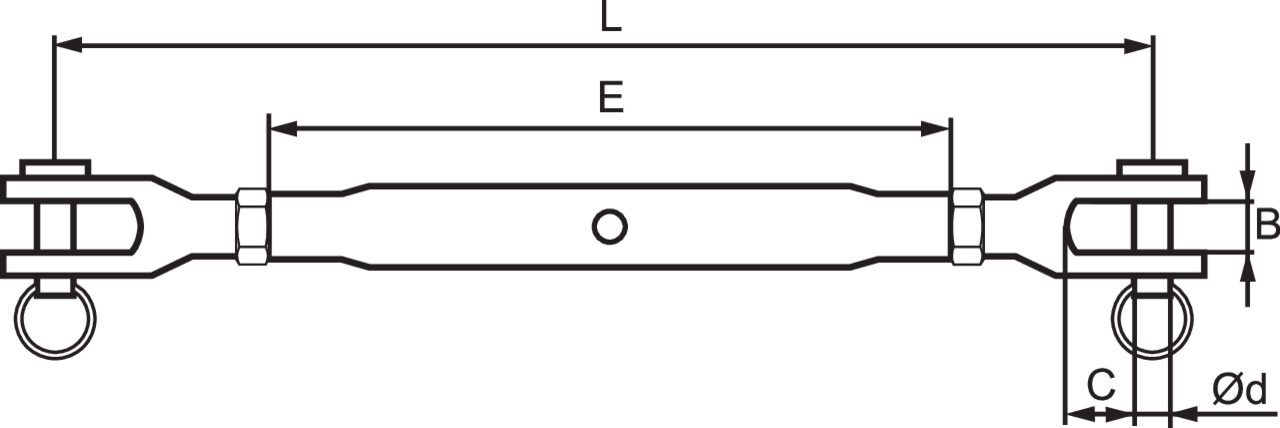

Tuotekoodi Koodi MBL
ton
Kierre UNF A
mm
B
mm
C
mm
D
mm
E
mm
G
mm
L min.
mm
L max.
mm
h
mm
Paino
kg/100 kpl
CAD
11.54A764806 A764806 1,5 1/4" 15 7,8 9,5 6 90 14 145 210 3 13
11.54A764808 A764808 2,3 5/6" 17 9,1 10 8 100 16 165 240 5 18
11.54A764810 A764810 3,5 3/8" 20 10,1 12,25 9,5 115 20 195 270 5 30
11.54A764811 A764811 4,6 7/16" 22 11 14,5 11 130 22 220 300 6 40
11.54A764812 A764812 6,2 1/2" 25 13 13,65 12,7 155 26 270 375 7 60
11.54A764816 A764816 7,7 5/8" 30 16 22,5 15 190 30 320 450 8 110
11.54A764820 A764820 12,5 3/4" 45 20 26 18 240 45 420 570 8 210
11.54A764824 A764824 20 1" 51 28 54 22 325 52 520 740 12 510
