Avorunkoinen vanttiruuvi - Certex Finland

Koti / Tuotteet / KOMPONENTIT / Vanttiruuvit / Avorunkoinen vanttiruuvi

Rakenne: Standardin US Fed. Spec. FF-T-791 mukaan. Koot 3/8"-5/8" haarukassa pultti ja mutteri, muut koot pultti ja sokka. Ei sisällä lukitusmuttereita.
Koekuorma: 2 x WLL

Materiaali: Lämpökäsitelty teräs. Lämpökäsittely kielletty.
Pintakäsittely: Kuumasinkitty.
Huomautus: Kolme mallia: haarukka-haarukka (varastotuote), haarukka-silmukka ja silmukka-silmukka.
Varoitus: Vanttiruuvien pituutta ei saa säätää kuormitettuna.

Varmuuskerroin: 5:1.

Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

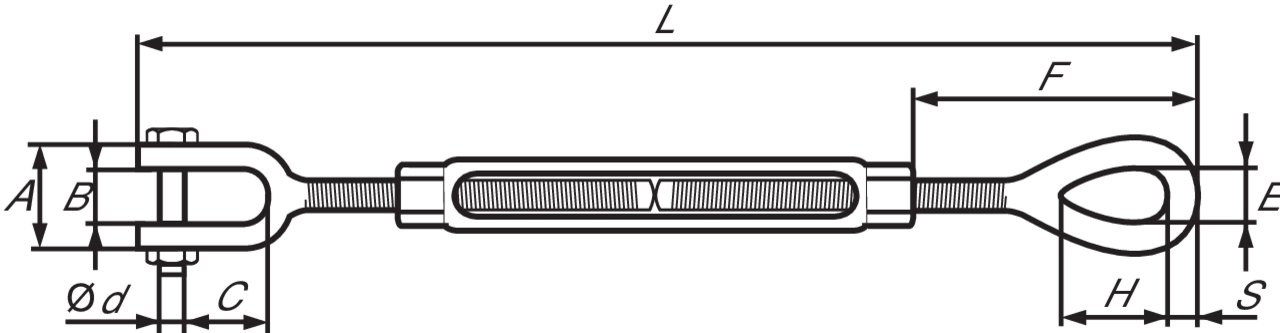

Tuotenumero	WLL ton	Säätövara (mm)	Kierre tuuma	Haarukka A	Haarukka B	Haarukka C	Haarukka d	Silmukka E	Silmukka F	Silmukka H	Silmukka S	L min.	Paino kg
11.51791B0023100JJ	0,23	100	1/4	23	11	16	6,4	8,6	45	19	6	205	0,14
11.51791B0036115JJ	0,36	115	5/16	25	12	22	6,4	11	53	23	7	242	0,23
11.51791B0054150JJ	0,54	150	3/8	29	13	22	8	13	65	28	9	302	0,34
11.51791B0100150JJ	1	150	1/2	36	16	26	9,5	18	80	36	12	338	0,69
11.51791B0100230JJ	1	230	1/2	36	16	26	9,5	18	80	36	12	414	0,78
11.51791B0100300JJ	1	300	1/2	36	16	26	9,5	18	80	36	12	490	0,93
11.51791B0159150JJ	1,59	150	5/8	44	18	33	13	21	98	43	14	394	1,1
11.51791B0159230JJ	1,59	230	5/8	44	18	33	13	21	98	43	14	470	1,4
11.51791B0159300JJ	1,59	300	5/8	44	18	33	13	21	98	43	14	546	1,7
11.51791B0236150JJ	2,36	150	3/4	55	23	38	15,5	25	113	53	17	432	1,8
11.51791B0236230JJ	2,36	230	3/4	55	23	38	15,5	25	113	53	17	508	2
11.51791B0236300JJ	2,36	300	3/4	55	23	38	15,5	25	113	53	17	584	2,4
11.51791B0236460JJ	2,36	460	3/4	55	23	38	15,5	25	113	53	17	737	3
11.51791B0327300JJ	3,27	300	7/8	63	27	44	19	31	118	59	20	625	3,5
11.51791B0327460JJ	3,27	778	7/8	63	27	44	19	31	118	59	20	778	4,2
11.51791B0454150JJ	4,54	150	1	70	30	52	22	36	155	74	22	524	4,1
11.51791B0454300JJ	4,54	300	1	70	30	52	22	36	155	74	22	676	5,1
11.51791B0454460JJ	4,54	460	1	70	30	52	22	36	155	74	22	829	6
11.51791B0454610JJ	4,54	610	1	70	30	52	22	36	155	74	22	980	7,4
11.51791B0690300JJ	6,9	300	1 1/4	94	44	73	29	45	197	88	29	760	8,8
11.51791B0690460JJ	6,9	460	1 1/4	94	44	73	29	45	197	88	29	912	11
11.51791B0690610JJ	6,9	610	1 1/4	94	44	73	29	45	197	88	29	1 064	13
11.51791B0971300JJ	9,71	300	1 1/2	106	52	70	35	54	215	105	32	823	13
11.51791B0971460JJ	9,71	460	1 1/2	106	52	70	35	54	215	105	32	975	15
11.51791B0971610JJ	9,71	610	1 1/2	106	52	70	35	54	215	105	32	1 128	18
11.51791B1270460JJ	12,7	460	1 3/4	125	59	85	41	60	254	119	38	1 060	22
11.51791B1270610JJ	12,7	610	1 3/4	125	59	85	41	60	254	119	38	1 213	28
11.51791B1678610JJ	16,78	610	2	142	64	93	51	69	308	146	45	1 315	43
11.51791B2722610JJ	27,22	610	2 1/2	151	75	114	57	79	344	165	51	1 486	68
11.51791B3402610JJ	34,02	610	2 3/4	173	89	110	70	83	381	178	57	1 562	91
