Green Pin

Rakenne: Standardin  ASTM F1145-92 mukaan (entinen US Fed. Spec. FF-T-791). Koot 3/8"-5/8" haarukassa pultti ja mutteri, muut koot pultti ja sokka. Sisältää lukitusmutterit.
Koekuorma: 2 x WLL

  • Materiaali: Lämpökäsitelty teräs. Lämpökäsittely kielletty.
  • Pintakäsittely: Kuumasinkitty.
  • Huomautus: Haarukka-haarukka varastotuote. Saatavana myös silmukka- ja koukkupäätteillä
  • Varoitus: Vanttiruuvien pituutta ei saa säätää kuormitettuna.
  • Varmuuskerroin: 5:1
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

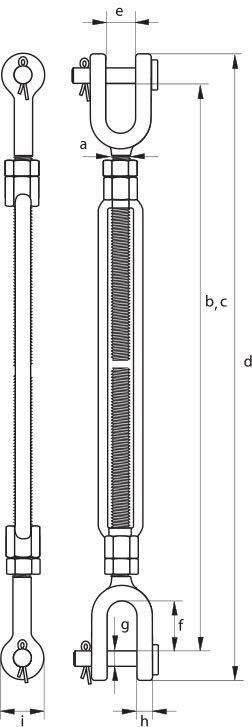

Tuotenumero Halkaisija (mm) WLL Kierre tuuma h Pituus b (mm) c (mm) Pituus d (mm) Säätövara tuuma Aukeama e (mm) f (mm) g (mm) Paino CAD
11.51SSGPGG1906 41 2,36 3/4 16 369 487 439 6 24 38 16 2,59
11.51SSGPGG1909 41 2,36 3/4 16 444 640 514 9 24 38 16 3,13
11.51SSGPGG1912 41 2,36 3/4 16 520 792 590 12 24 38 16 3,42
11.51SSGPGG1918 41 2,36 3/4 16 670 1 096 740 18 24 38 16 4,51
11.51SSGPGG2212 48 3,27 7/8 19 561 826 638 12 27 42 19 4,93
11.51SSGPGG2218 48 3,27 7/8 19 713 1 132 790 18 27 42 19 6,41
11.51SSGPGG2518 54 4,5 1 1/4 20 903 1 470 988 24 31 50 22 8,9
11.51SSGPGG2524 54 4,54 1 20 447 554 532 6 31 50 22 5,18
11.51SSGPGG2506 54 4,54 1 20 598 859 683 12 31 50 22 6,43
11.51SSGPGG2512 54 4,54 1 20 750 1 168 835 18 31 50 22 8,4
11.51SSGPGG3212 68 6,9 1 1/4 26 641 914 748 12 44 71 29 11,2
11.51SSGPGG3218 68 6,9 1 1/4 26 803 1 228 910 18 44 71 29 13,6
11.51SSGPGG3224 68 6,9 1 1/2 26 962 1 539 1 069 24 44 71 29 15
11.51SSGPGG3812 80 9,71 1 1/2 28 675 942 806 12 52 71 35 17
11.51SSGPGG3818 80 9,71 1 1/2 28 825 1 244 956 18 52 71 35 19,3
11.51SSGPGG3824 80 9,71 1 1/2 28 980 1 551 1 111 24 52 71 35 20,7
11.51SSGPGG4518 90 12,7 1 3/4 33 938 1 316 1 092 18 60 86 41 25
11.51SSGPGG4524 90 12,7 1 3/4 33 1 089 1 621 1 243 24 60 86 41 28,7
11.51SSGPGG5024 107 16,8 2 40 1 151 1 671 1 338 24 63 93 51 45,4
11.51SSGPGG6424 143 27,2 2 1/2 41 1 255 1 831 1 480 24 75 114 57 88
11.51SSGPGG6924 158 34 2 3/4 41 1 348 1 882 1 604 24 90 110 70 98
