Koekuorma: 2 x WLL.

Huomautus: Nostosilmukat tulee kiertää lujasti kiinni alustaansa. Kun käytetään kahta nostosilmukkaa, niiden tulee olla samassa tasossa toisiinsa nähden. Nostosilmukoiden välinen kulma saa olla korkeintaan 90°. Nostosilmukoita ei saa asentaa tasoon, joka poikkeaa olennaisesti pystysuorasta nostosuuntaan nähden.

  • Materiaali: Lämpökäsitelty teräs luokka 8. Lämpökäsittely kielletty.
  • Merkintä: WLL ja CE-merkintä
  • Pintakäsittely: Maalattu, punainen.
  • Varmuuskerroin: 5:1
  • Luokka: 8
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

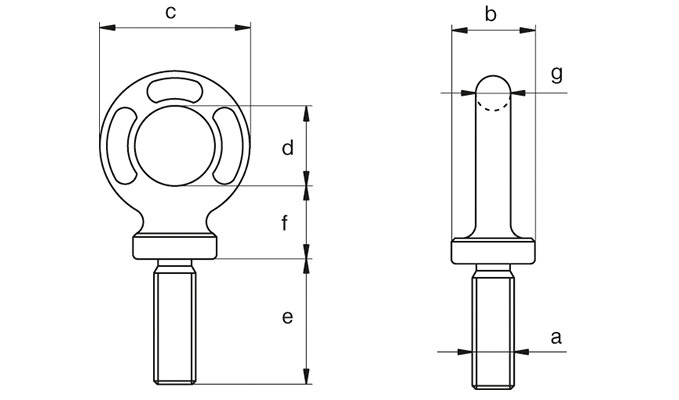

Tuotenumero Halkaisija (mm) WLL
ton
b (mm) c (mm) d (mm) Kannan korkeus f (mm) Kierre a Pituus e g (mm) Paino
kg
CAD
11.40AL06R 7 0,2 20 34 20 17 M 6 x 1.00 20 7 0,05
11.40AL08R 7 0,4 20 34 20 17 M 8 x 1.25 24 7 0,05
11.40AL10R 8 0,7 20 38 22 19 M10 x 1.50 30 8 0,08
11.40AL12R 10 1 25 47 26 23 M12 x 1.75 36 10 0,14
11.40AL14R 14 1,2 30 57 29 28 M14 x 2.00 40 14 0,25
11.40AL16R 14 1,5 36 65 35 30 M16 x 2.00 55 14 0,36
11.40AL18R 14 2 36 65 35 30 M18 x 2.50 54 14 0,38
11.40AL20R 16 2,5 40 73 39 34 M20 x 2.50 59 16 0,55
11.40AL22R 19 3 42 82 44 38 M22 x 2.50 64 19 0,74
11.40AL24R 20 4 55 95 54 40 M24 x 3.00 84 20 1,12
11.40AL27R 20 5 55 95 54 40 M27 x 3.00 84 20 1,18
11.40AL30R 24 6 60 108 59 49 M30 x 3.50 100 24 1,84
11.40AL33R 24 7 60 108 59 49 M33 x 3.50 100 24 2,01
11.40AL36R 25 8 65 118 67 45 M36 x 4.00 118 25 2,44
11.40AL39R 25 9 65 118 67 45 M39 x 4.00 118 25 2,62
11.40AL42R 31 10 70 139 79 56 M42 x 4.50 135 31 3,97
11.40AL45R 31 15 70 139 79 56 M45 x 4.50 135 31 4,16
11.40AL48R 43 18 95 181 97 68 M48 x 5.00 150 43 8,22
11.40AL52R 43 20 95 181 97 68 M52 x 5.00 150 43 8,55
11.40AL56R 43 25 95 181 97 68 M56 x 5.50 150 43 8,85
11.40AL60R 43 30 95 181 97 68 M60 x 5.50 150 43 9,16
11.40AL64R 43 36 95 181 97 68 M64 x 6.00 150 43 9,55
