Rakenne: Standardin DIN 582 mukaan.
Koekuorma: 2 x WLL

  • Materiaali: C 15.
  • Pintakäsittely: Sähkösinkitty.
  • Huomautus: Nostosilmukat tulee kiertää lujasti kiinni alustaansa. Kun käytetään kahta nostosilmukkaa, niiden tulee olla samassa tasossa toisiinsa nähden. Nostosilmukoiden välinen kulma saa olla korke
  • Varmuuskerroin: 4:1.
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Art No WLL
Ton

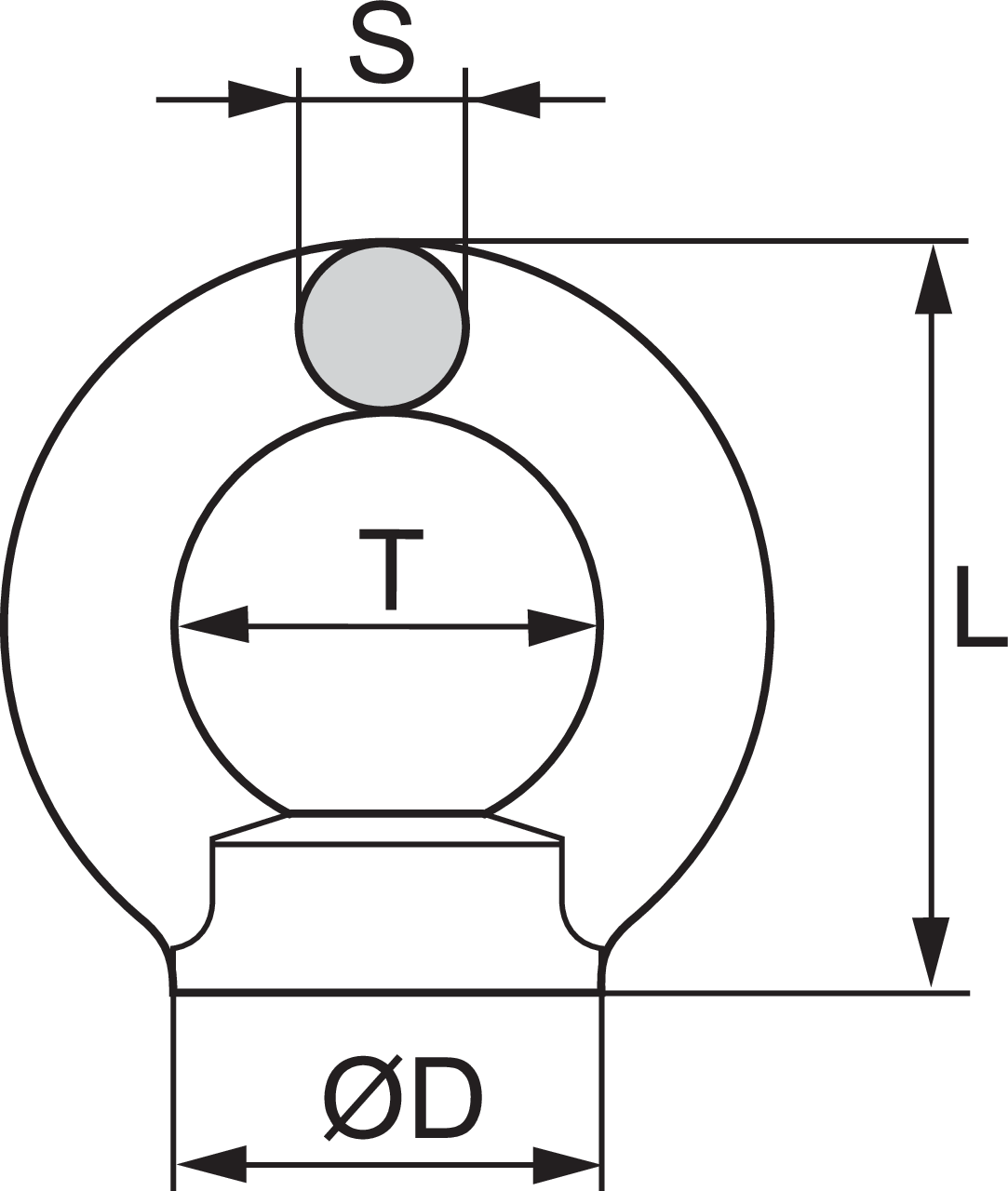

Kierre D (mm) L (mm) S (mm) T (mm) Paino
kg
CAD
11.40582C15E08 0,14 M8 20 36 8 20 0,05
11.40582C15E10 0,23 M10 25 45 10 25 0,09
11.40582C15E12 0,34 M12 30 53 12 30 0,16
11.40582C15E16 0,7 M16 35 62 14 35 0,24
11.40582C15E20 1,2 M20 40 71 16 40 0,36
11.40582C15E24 1,8 M24 50 90 20 50 0,72
11.40582C15E30 3,2 M30 65 109 24 60 1,3
11.40582C15E36 4,6 M36 75 128 28 70 2,1
11.40582C15E42 6,3 M42 85 147 32 80 3,1
11.40582C15E46 8,6 M48 100 168 38 90 5
Tilauksesta isompia kokoja

Download CAD

Description

Get CAD
Lataa

  WLL (ton)
M8 0.14 0.095
M10 0.23 0.17
M12 0.34 0.24
M16 0.7 0.5
M20 1.2 0.83
M24 1.8 1.27
M30 3.2 2.6
M36 4.6 3.7
M42 6.3 5
M48 8.6 6.1
