Theipa

Yleistä: Pyörii 360°. Kääntyy 90°.
Koekuorma: 2 x WLL.

  • Materiaali: Lämpökäsitelty teräs, luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja WLL.
  • Pintakäsittely: Maalattu, turkoosi.
  • Varmuuskerroin: 4:1
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

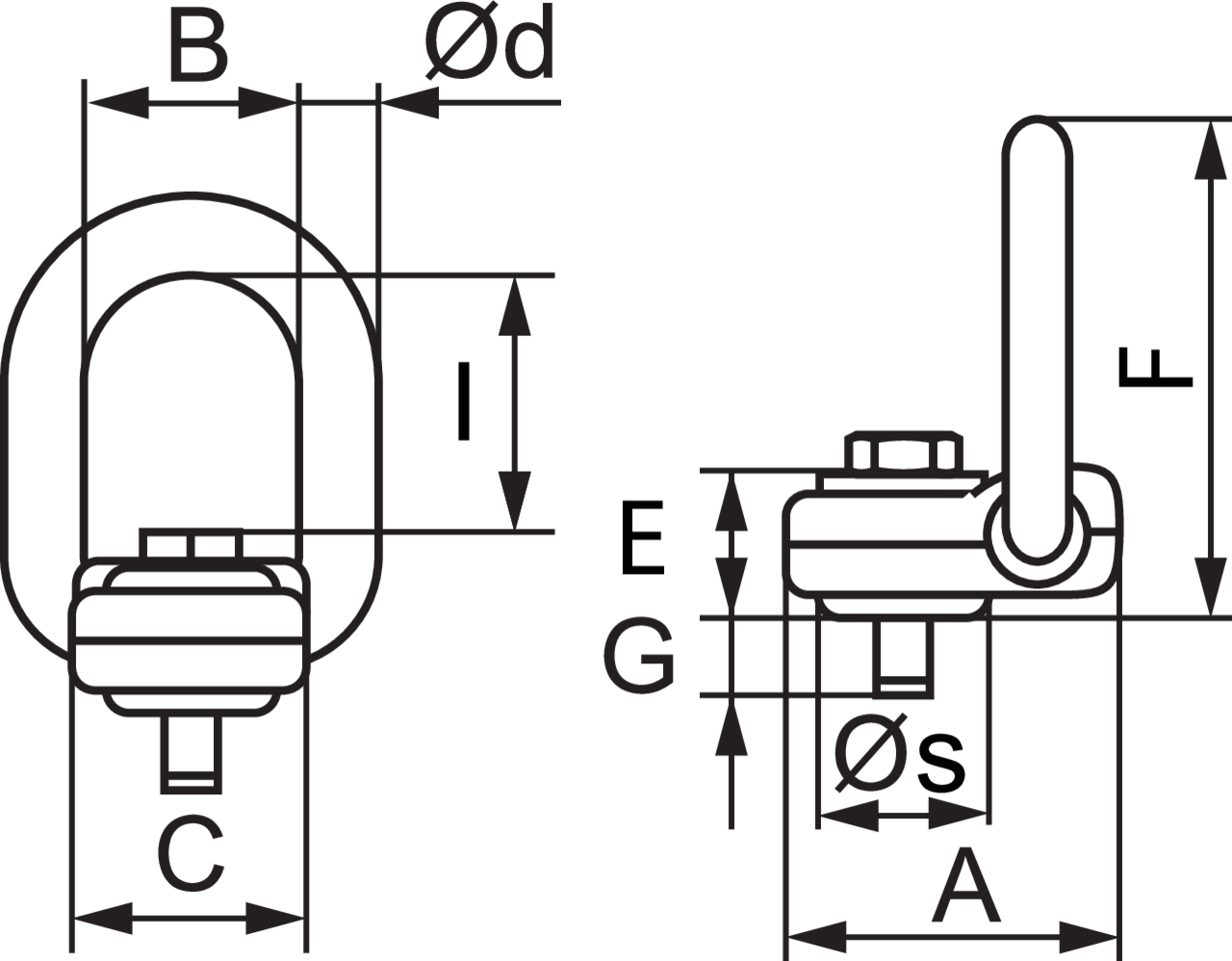

Tuotenumero Koodi WLL Kierre Kiristysvoima Nm A
mm
B
mm
C
mm
E
mm
F
mm
G
mm
L
mm
d
mm
s
mm
Paino
kg
CAD
11.420381100000 FP-0,5 0,5 M10 40 69 50 48 28 100 12 52 13 34 0,7
11.420381101000 FP-0,8 0,8 M12 65 69 48 50 28 100 17 51 13 34 0,71
11.420381101500 FP-1,5 1,5 M16 160 69 50 48 28 100 27 49 13 34 0,72
11.420381102000 FP-2,5 2,5 M20 250 69 50 48 28 100 42 46 13 34 0,73
11.420381104000 FP-4S 4 M24 300 69 50 48 30 100 50 42 13 34 0,76
11.420381104100 FP-4 4 M24 300 104 76 72 39 147 41 74 18 58 2,6
11.420381105000 FP-5 5 M27 400 104 76 72 39 147 51 72 18 58 2,7
11.420381106000 FP-6 6 M30 500 104 76 72 39 147 51 70 18 58 2,8
11.420381108000 FP-8 8 M36 600 104 76 72 43 147 57 62 18 58 2,8

Download CAD

Description

Get CAD
Lataa
WLL (ton)
0.7 0.5 0.7
1.25 0.8 1.12
2.12 1.5 2
3.55 2.5 3.35
4 4 5.6
5.6 4 5.6
7.1 5.3 7.1
8 6 8
8 8 11.2
