KWB

Ketju kiinnitetään suoraan nostorenkaasen liitettyyn omegaliittimeen.

Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 12. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Lämpötila-alue: -40 - (+)200
  • Pintakäsittely: Maalattu, violetti.
  • Huomautus: * Tähdellä merkityissä toimitusaika noin 2 viikkoa
  • Varmuuskerroin: 4:1.
  • Luokka: 12
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

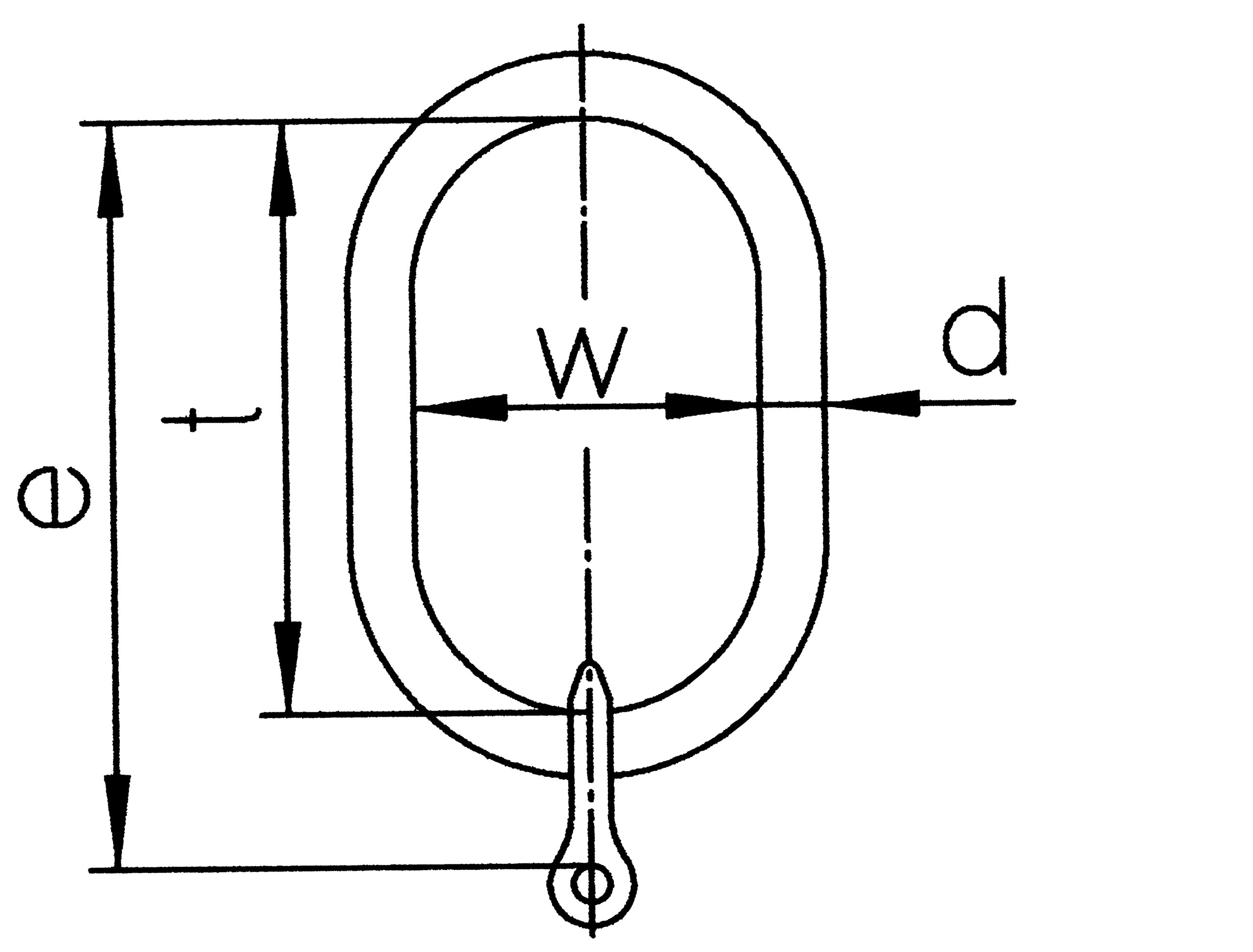

Koodi WLL
ton
Ketju Ø
mm
Kettinki Ø (tuuma) Soveltuu koukulle DIN 15401 d
mm
t
mm
w e
mm
Paino
kg
CAD
GTKR/SUN 1-7 2,36 7 9/32 4 14 120 70 163 0,66
GTKR/SUN 1-8 3 8 5/16 5 17 140 80 183 0,89
GTKR/SUN 1-10 5 10 3/8 6 19 160 95 211 1,62
GTKR/SUN 1-13 8 13 1/2 10 27 190 110 254 3,47
GTKR/SUN 1-16 12,2 16 5/8 12 30 190 110 268 5,8
