pewag

Koekuorma: 2 x WLL.
Standardi: DIN 5688-1

  • Materiaali: Haponkestävä teräs AISI 316, luokka 6.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Varmuuskerroin: 4:1.
  • Luokka: 6
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

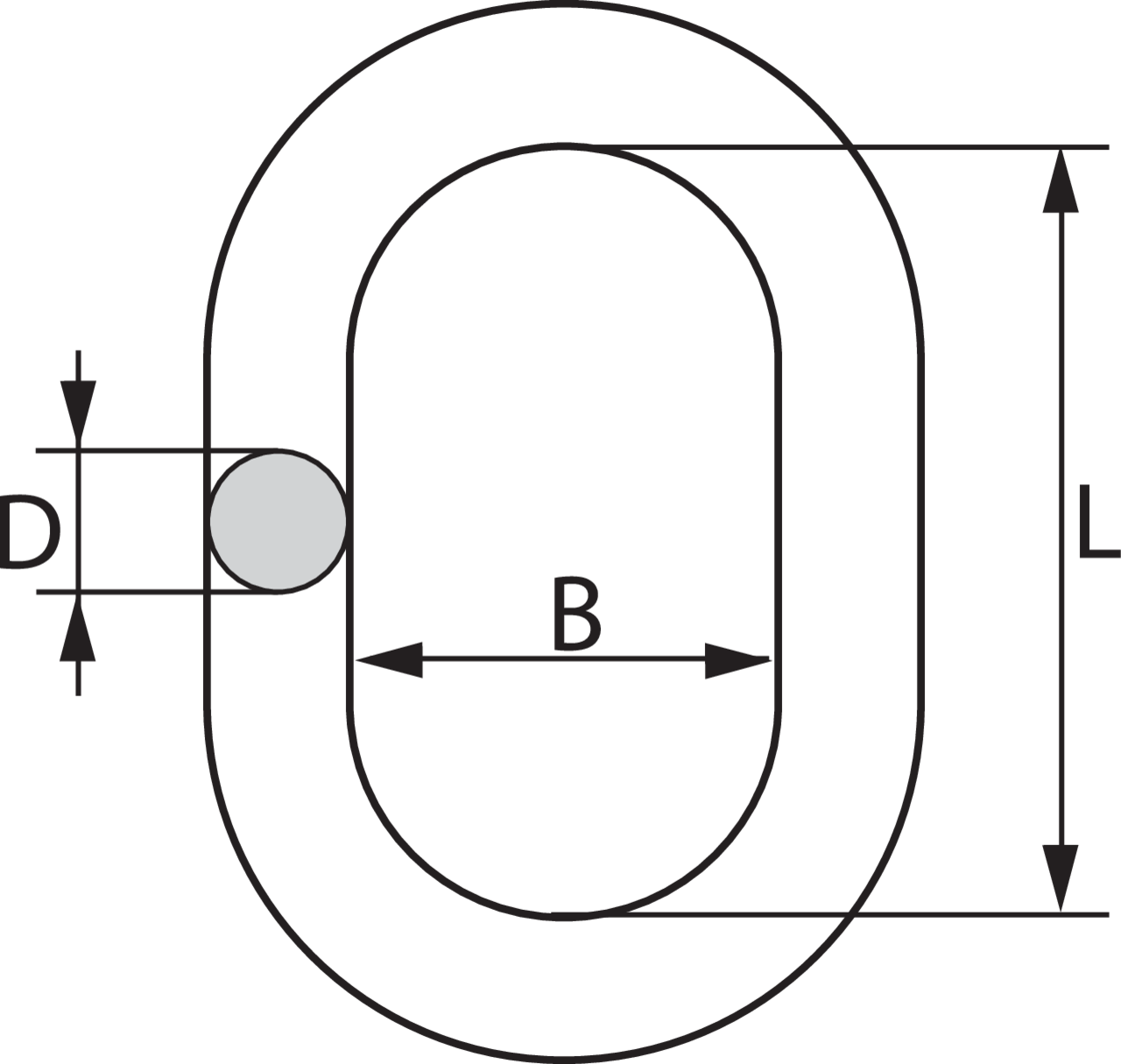

Tuotekoodi Koodi WLL 0-45° (t) Soveltuu koukulle DIN 15401 Kettinki Ø 1-haar
mm
Kettinki Ø 2-haar
mm
D
mm
L
mm
B
mm
Paino
kg
CAD
11.0450342 AWI 8-6 0,56 0,5 4 4 8 60 35 0,08
11.0450344 AWI 10-6 0,85 1,6 5 5 10 80 50 0,16
11.0450346 AWI 13-6 1,6 2,5 6/7/8 6 13 110 60 0,34
11.0450348 AWI 16-6 2,6 2,5 10 7/8 16 110 60 0,53
11.0450350 AWI 18-6 3,5 5 - 10 18 135 75 0,83
11.0450352 AWI 22-6 6,3 6 13/16 13 23 160 90 1,55
11.0450354 AWI 26-6 8,9 8,0 20 16 27 180 100 2,46
11.0450356 AWI 32-6 13,2 10 - 20 32 200 110 3,86
11.0450358 AWI 36-6 14,7 16 - - 36 260 140 6,22
11.0498994 AWI 45* 12 25 26 - 45 340 180 12,82

** 26 mm LK 5
