KWB

Ketju kiinnitetään suoraan nostorenkaasen liitettyyn lyhennyskoukkuun.


Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 12. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Lämpötila-alue: -40 - (+)200
  • Pintakäsittely: Maalattu, violetti.
  • Varmuuskerroin: 4:1.
  • Luokka: 12
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

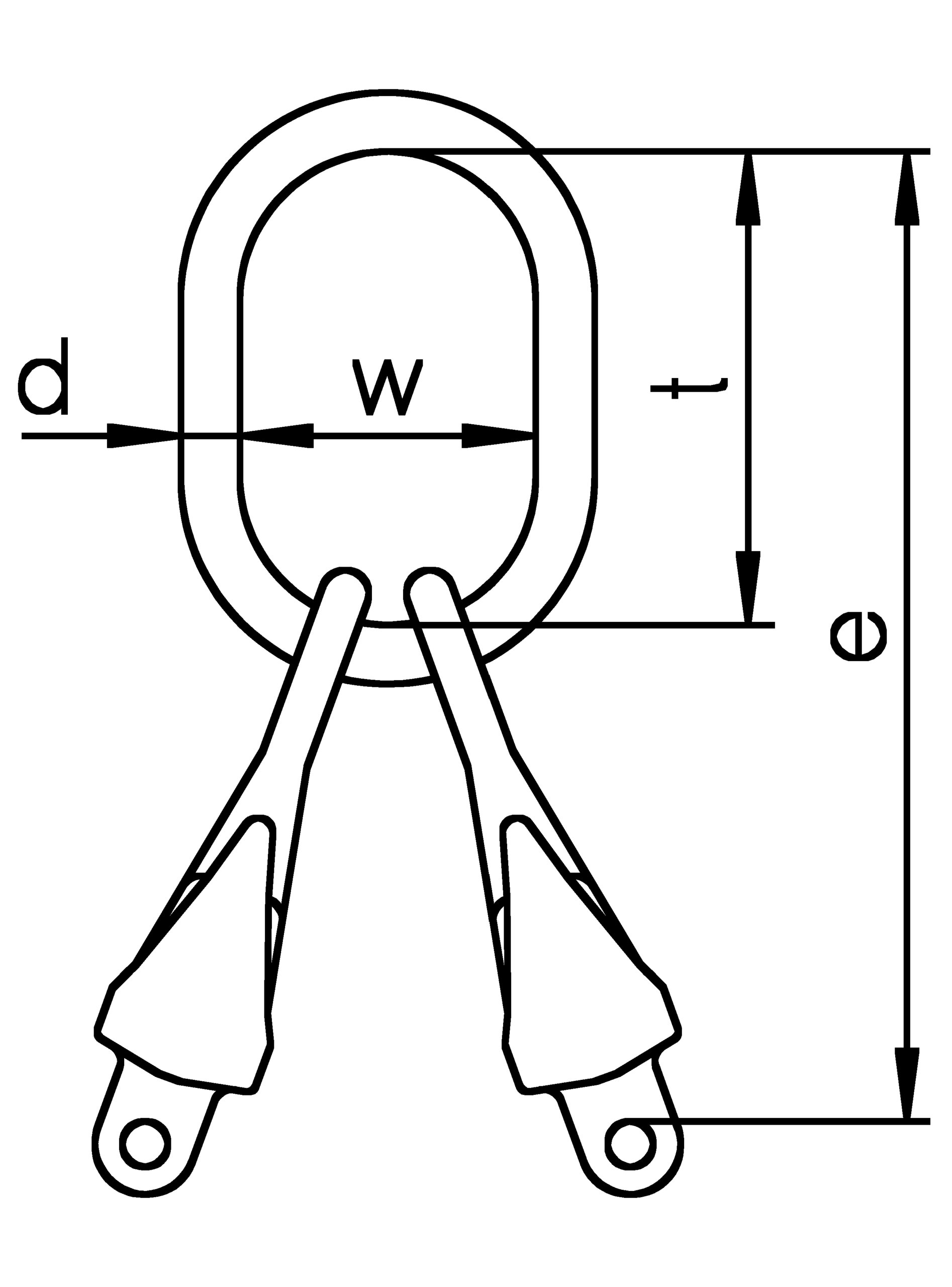

Koodi Ketju Ø
mm
Kettinki Ø (tuuma) Soveltuu koukulle DIN 15401 WLL kg 0°-45° WLL kg 45°-60° d
mm
t
mm
w
mm
e
mm
Paino
kg
CAD
GTVK/SUN 2-7 7 9/32 6 3,350 2,360 19 160 95 284 2,75
GTVK/SUN 2-8 8 5/16 6 4,250 3,000 19 160 95 284 2,75
GTVK/SUN 2-10 10 3/8 10 7,100 5,000 23 170 105 328 4,76
GTVK/SUN 2-13 13 1/2 10 11,200 8,000 30 190 110 391 9,56
GTVK/SUN 2-16 16 5/8 12 17,000 12,200 38 275 150 508 18,66












Download CAD
