KWB

Ketju kiinnitetään suoraan nostorenkaasen liitettyyn lyhennyskoukkuun.


Koekuorma: 2,5 x WLL.

  • Materiaali: Lämpökäsitelty teräs luokka 12. Lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja luokka.
  • Lämpötila-alue: -40 - (+)200
  • Pintakäsittely: Maalattu, violetti.
  • Huomautus: * Tähdellä merkityissä toimitusaika noin 2 viikkoa
  • Varmuuskerroin: 4:1.
  • Luokka: 12
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

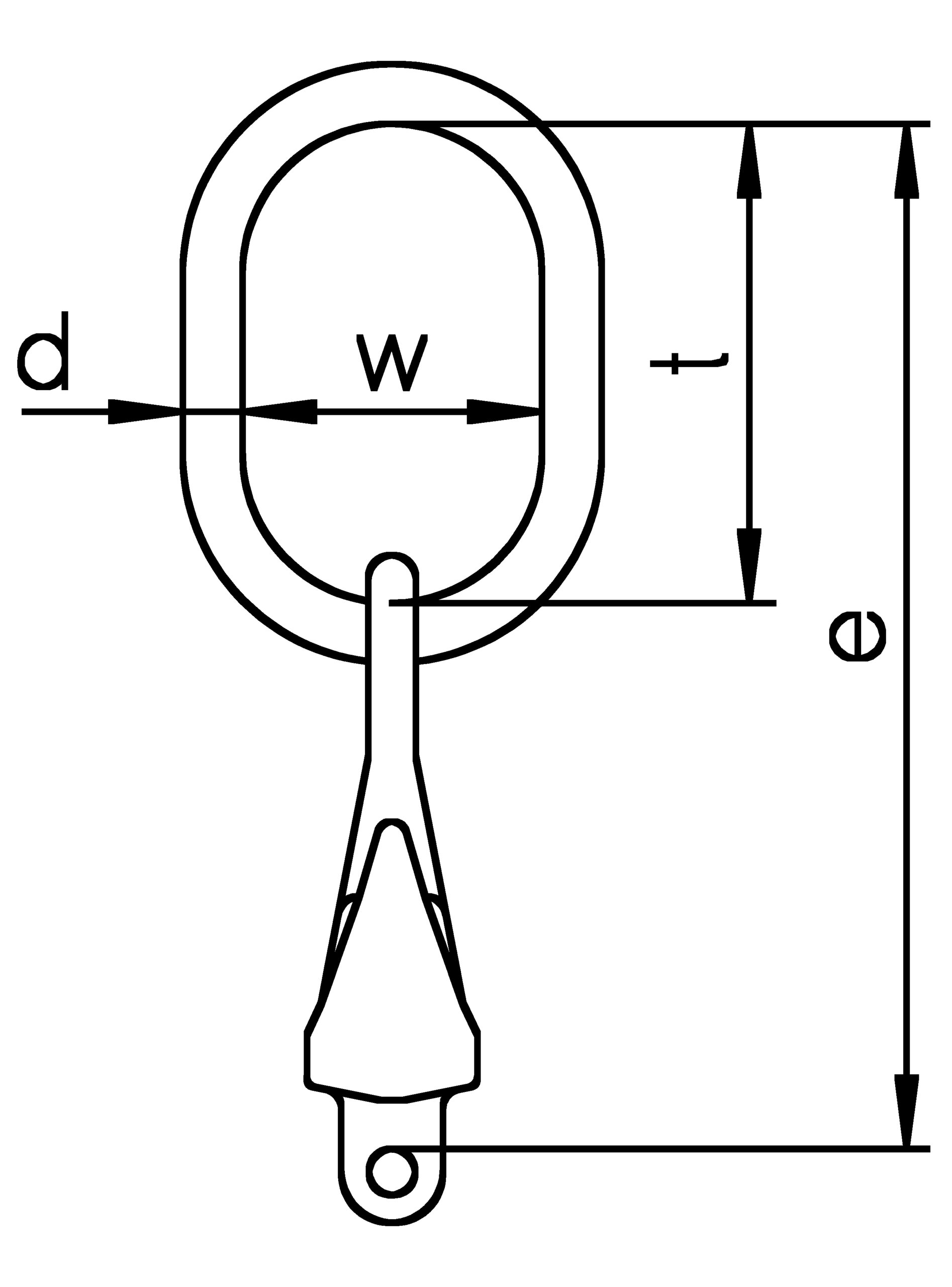

Koodi Ketju Ø
mm
WLL
kg
Kettinki Ø (tuuma) Soveltuu koukulle DIN 15401 d
mm
t
mm
w e
mm
Paino
kg
CAD
GTVK/SUN 1-7 7 2,360 9/32 4 14 120 70 244 1,21
GTVK/SUN 1-8 8 3,000 5/16 5 17 140 80 264 1,44
GTVK/SUN 1-10 10 5,000 3/8 6 19 160 95 318 2,72
GTVK/SUN 1-13 13 8,000 1/2 10 27 190 110 391 5,83
GTVK/SUN 1-16 16 12,200 5/8 12 30 190 110 423 9,5
