Crosby

Rakenne: Hitsattava koukku kaivinkoneisiin, pyöräkuormaajiin tms.

Hitsausohje:
Pienin a-mitta.
Hitsauspuikot OK 48.00, OK 48.08 tai vastaavat.
Ympärihitsaus.
Hitsauksen saa tehdä vain pätevä henkilö. Ennen hitsausta pinta on puhdistettava väriaineista, rasvasta yms.
Lämpötilan ollessa alle 0 °C suositellaan koko hitsauspinnan lämmitystä.

  • Materiaali: Lämpökäsitelty teräs luokka 8. Koukkuosan lämpökäsittely kielletty.
  • Merkintä: Valmistajan tuotekoodi ja WLL.
  • Pintakäsittely: Maalattu, punainen.
  • Varmuuskerroin: 4:1.
  • Luokka: 8
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Tuotenumero WLL
Ton

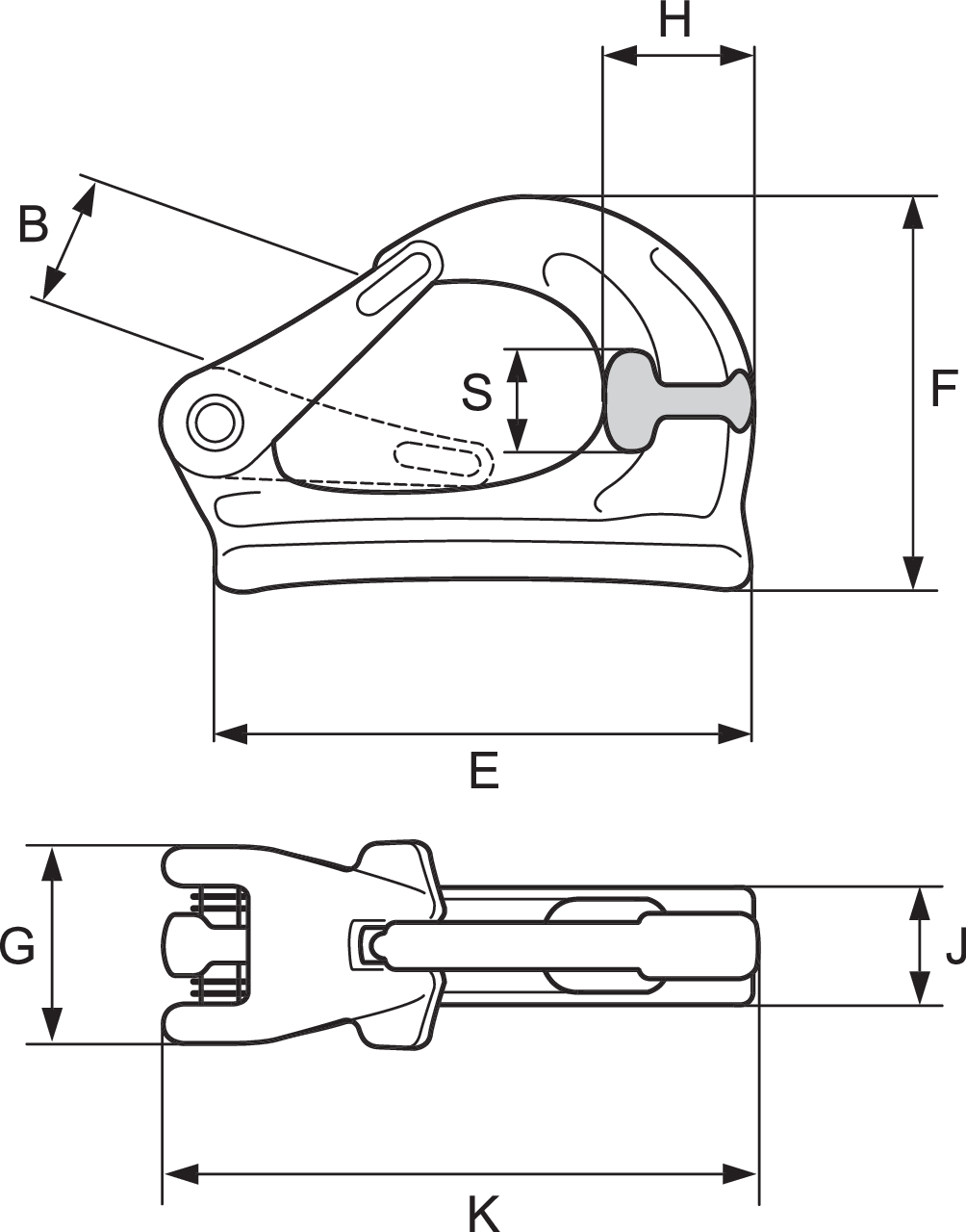

B (mm) E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) S (mm) Paino
kg
CAD
11.281029114 2 23 82 91 36 25 34 115 21 0,84
11.281029123 3 29 117 105 36 31 36 131 24 1,18
11.281029141 5 34 161 133 47 45 45 173 29 2,55
11.281029150 8 35 166 135 47 52 52 178 39 3,3
11.281029269 10 49 205 168 47 57 57 222 39 5
