pewag

Yleistä: Nostoon ja sidontaan.
Korkein käyttölämpötila: 200°C.

  • Materiaali: Lämpökäsitelty teräs luokka 10. Lämpökäsittely kielletty.
  • Merkintä: Standardin mukaan, Joka lenkissä merkintä 10. Joka 8. lenkissä merkintä PWA 100/Austria ja eränumero.
  • Pintakäsittely: Maalattu, musta.
  • Standardi: EN 818-2
  • Varmuuskerroin: 4:1.
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön
Tuotekoodi Koodi Halkaisija
mm
WLL
ton
Vähimmäismurtokuorma
kN
MBL
ton
Ulkoleveys
mm

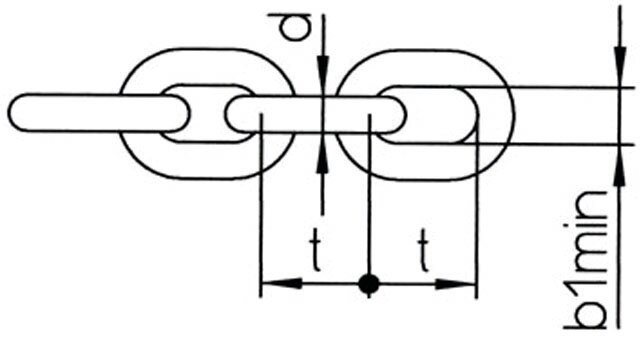

Pituus m Jako t
mm
Sisäleveys b1 min
mm
Paino
kg/m
CAD
11.6532264 WIN 5 200 5 1 39,3 4,01 19 100/50 16 8 0,61
11.653959 WIN 6 200 6 1,4 56,5 5,76 22 150/50 18 9 0,96
11.653973 WIN 7 200 7 1,9 77 7,85 25 300/50 21 10 1,2
11.653975 WIN 8 200 8 2,5 101 10,3 29 250/50 24 11 1,57
11.653976 WIN 10 200 10 4 157 16,01 36 150/50 30 14 2,46
11.653986 WIN 13 200 13 6,7 265 27,02 47 80/50 39 18 4,18
11.653988 WIN 16 200 16 10 402 40,99 58 50/25 48 22 6,28
11.653989 WIN 19 200 19 14 567 57,82 69 40/25 57 27 8,92
11.654043 WIN 22 200 22 19 760 77,5 79 30/25 66 30 11,88
11.6572801 WIN 26 200 26 26,5 1,06 108,09 94 25 78 35 16,18
11.6514245 WIN 32 200 32 40 1,61 164,17 115 20 96 43 24,1
