KWB

Yleistä: Nostokettinki. Kaksi tyyppiä: Star Alloy, enimmäiskäyttölämpötila 200 ºC ja Star Alloy Plus+, enimmäiskäyttölämpötila 380 ºC. Star Alloy varastotuote.
Lämpökäsittely kielletty.
Koekuorma: 60% murtokuormasta.

  • Materiaali: Lämpökäsitelty teräs luokka 10.
  • Merkintä: Vähintään yhdessä lenkissä metriä kohti luokkamerkintä 10.
  • Pintakäsittely: Maalattu, violetti.
  • Standardi: EN 818-2
  • Luokka: 10
Valitse sopiva rivi alla olevasta taulukosta ja lisää sitten tuote tarjouspyyntöön

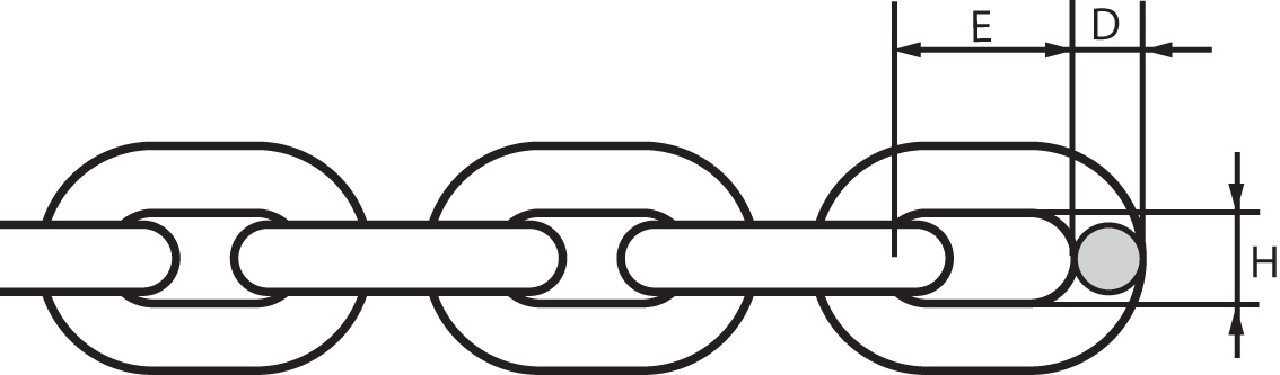

Tuotenumero Koodi Halkaisija (mm) WLL
Ton
Murtolujuus (kN) Murtolujuus (kP) Tyyppi E (mm) H (mm) Paino
kg/m
CAD
11.6570261 SA/S-6-10 6 1,4 56,5 5 761 18 8,7 0,9
11.6564962 SAP/S-6-10 6 1,4 56,5 5 761 Star Alloy Plus+ 18 9 0,9
11.6569548 SAP/S-7-10 7 1,9 77 7 852 Star Alloy Plus+ 21 10 1,2
11.6570264 SA/S-7-10 7 1,9 77 7 852 21 9,5 1,2
11.6564963 SAP/S-8-10 8 2,5 101 10 197 Star Alloy Plus+ 24 11 1,6
11.6570267 SA/S-8-10 8 2,5 100 10 197 24 10,9 1,6
11.6564964 SAP/S-10-10 10 4 157 16 009 Star Alloy Plus+ 30 14 2,5
11.6570270 SA/S-10-10 10 4 157 16 009 30 13,5 2,5
11.6564965 SAP/S-13-10 13 6,7 265 27 124 Star Alloy Plus+ 39 18 4,2
11.6570273 SA/S-13-10 13 6,7 266 27 124 39 17,5 4,2
11.6570275 SA/S-16-10 16 10 402 40 992 48 21,5 6,3
11.6564966 SAP/S-16-10 16 10 402 40 992 Star Alloy Plus+ 48 22 6,3
11.6569552 SAP/S-19-10 19 14 567 57 817 Star Alloy Plus+ 57 27 8,9
11.6570278 SA/S-19-10 19 14 567 57 817 57 26,6 8,9
11.6570281 SA/S-22-10 22 19 760 77 497 66 29,5 12
11.6569553 SAP/S-22-10 22 19 760 77 497 Star Alloy Plus+ 66 30 12
11.6514167 SAP/S-26-10 26 26,5 1 060 108 090 Star Alloy Plus+ 78 35 16
11.6514160 SA/S-26-10 26 26,5 1 060 108 090 78 35 16
**Nostosovellukset varmuuskertoimella 4:1.
